Comunicatie radio (LoRa) intre 2 unitati si prezentare date pe server ThingSpeak (partea 1)

    Pornind de la o solicitarea a prietenului meu, Mihai Brindusoiu, de a transmite niste date de la distanta mare, unde nu exista internet, de exemplu, pe un server IoT, de exemplu ThingSpeak, am cautat impreuna informatii.
    Mihai a achizitionat module LoRa, care, in teorite, cel putin, pot comunica e distanta de kilometri sau zeci de kilometri.
    Pentru inceput am folosit informatiile din articolul Interfacing SX1278 (Ra-02) LoRa Module with Arduino deoarece aceste module au fost achizitionate (SX1278). Se foloseste libraria LoRa,
conectarea fiind foarte simpla pentru teste, fiind similara pentru emitator si receptor, desi nu pare:
- emitator, Arduino Uno si alimentare modul LoRa din el

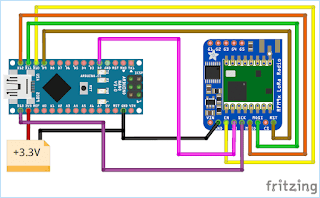

- receptor, Arduino nano, cu alimentare separata a modulului LoRa:

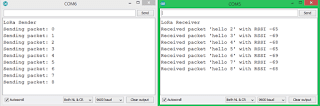

   Incarcand progamioarele de test ale librarie, vom obtine

    Daca se obtin valori similare celor din ultima imagine a unei ferestre de monitorizare seriala, inseamna ca putem trece la pasul urmator, ce ne doream de fapt.
   Pentru a intelege mai bine, vizionati filmuletul comunicatie radio (LoRa) intre 2 unitati si prezentare date pe server ThingSpeak

   Schema sistemului de emisie, contine 3 senzori: unul de temperatura (DS18B20), unul de nivel si unul de vibratie:
    Partea de receptie contine un modul LoRa, o placa de dezvoltare Arduino Nano si  una Wemos D1 Mini pentru comunicare Wi-Fi catre serverul ThingSpeak.
     Cateva poze realizate de Mihai, din timpul testelor, pe circuit provizoriu

   Mihai a realizat cablajele pentru schemele prezentate mai sus
- emitator
- receptor
- ambele
    Le-a echipat pentru teste:
si le-a montat in cutii, pentru o folosire practica

    Continuarea, cu partea de programe si un mic rezumat, se gaseste in partea a 2-a !
