Am intrat in posesia unei locomotive Fleischmann 1966, ce necesita curatiere. Am primit un pont cu filmuletul 1966 Fleischmann 1306 Shunter: O&K MV9 - Bringing it back to life cu pasii ce trebuie urmati pentru curatiea (colectorului) motorului si a angrenajelor locomotivei.
Dupa curatire si ungere,

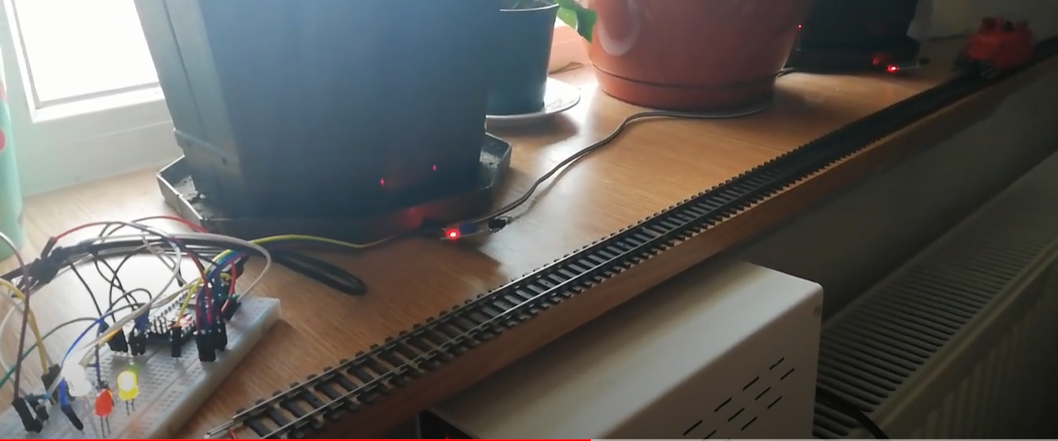

am pus locomotiva pe sina flexibila alimentta cu o punte H controlata de o placa Arduino (Nano) ce primeste informatii de la 2 senzori infrarosii pentru oprire la capete si schimbare sens de deplasare.
In artiolul anterior, pornirea se face lent pornind de la 0 la 100%, dar am constatat ca locomotiva aceasta, in comparatie cu cea testata antterior (din generatie mult mai oua), nu porneste decat la tensiune mare, asa ca am schimbat ulterior ca si tensiunea de pornire (alimentare initiala motor) sa fie la cca 40% din tensiunea maxima, sketch-ul modificat devine controlled_model_train_1b.ino.
Testele cu locomotiva pe circuitul automatizat, dar cu sketch-ul antetrior sunt:
Schema automatizarii de deplasare de la un capat la altul al unei linii(sine) este aceeasi:
si o reprezentare a modului de accelerare, deplasare si franare este prezentata mai jos
Daca trenuletul (sau doar locomotiva) se deplaseaza in fata (inspre dreapta, in schita mea) si este activat senzorul de proximitate cu infrarosu nr. 2, atunci viteza scade lent la zero. Dupa un timp de repaus (4 secunde, in programul actual), locomotiva pleaca lent, pana la viteza maxima, dupa care, la activarea senzorului de proximitate nr.1 (cel din stanga), viteza scade lent pana la zero. Dupa o pauza similara, trenul reporneste in directia opusa si ciclul se repeta pana la intreruperea alimentarii.
O alta reprezentare ca timp, a primelor deplasari, este
