Dupa ce am tot discutat cu
Mihai ce sa mai punem la acest ceas, am ajuns la concluzia ca e mai bine sa punem un fotorezisor cu care sa se regleze intensitatea luminoasa.

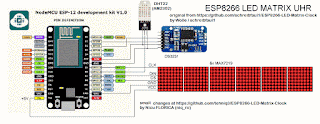

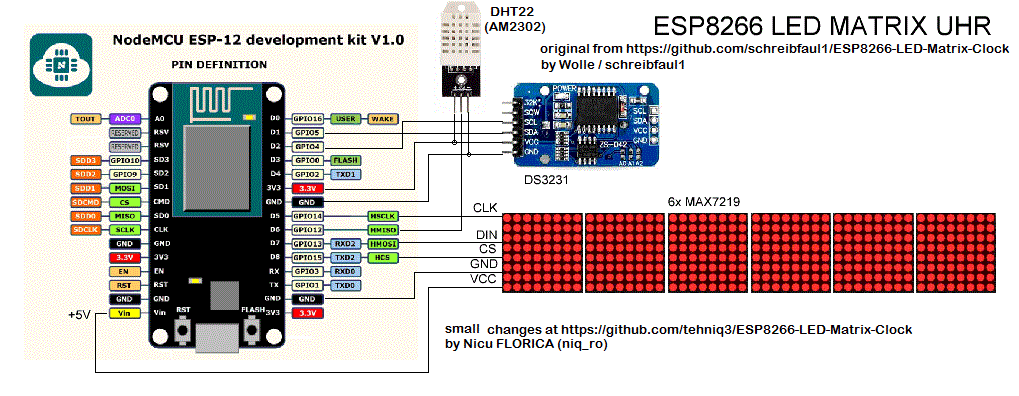

Fata de schema folosita anterior
am adaugat o fotorezistenta si o rezistenta de 10k, cum este circuitul desenat in articolul
NodeMCU With LDR

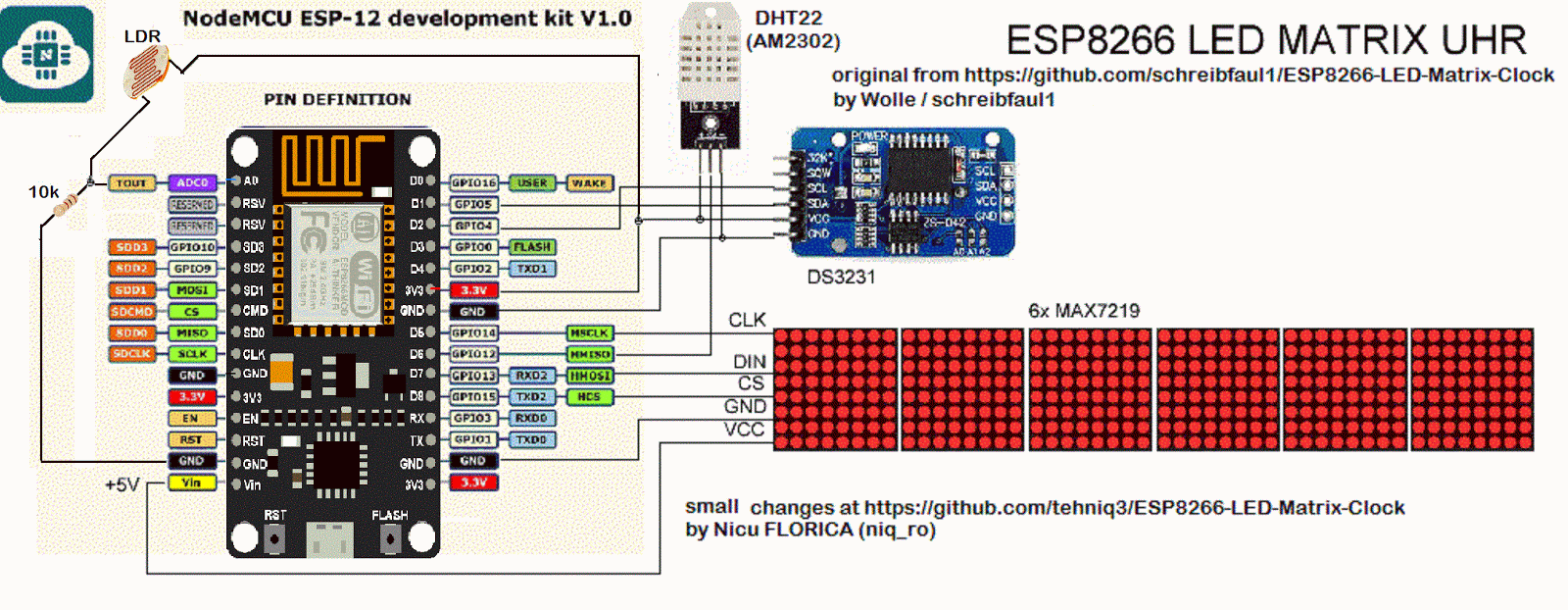

Schema devine
Deoarece placa de dezvoltare NodeMCU are un divizor rezisitiv, dupa cum se vede in materialul de la
https://upverter.com/jgoldshlag/db39ed0e7f46a523/nodemcu/, trebuie adaugate inca 2 rezistente daca se foloseste un ESP12 separat, pentru limitarea tensiunii la 1V pe intrarea anlogica, ca in articolul
NodeMCU ADC with Arduino IDE
Programul
MatrixClock_ESP8266_DHT_3e.ino indica, prin aprinderea unui led ca nu s-a sincronizat ceasul intern (RTC) cu cel de pe serverul NTP prin conectarea periodica la acesta folosindu-ne de reteaua wi-fi de acasa.
Mihai a realizat un ceas intr-un patcablu de 60mm;
