Module radio NRF24L01 (2)

   In articolul precedent am transmis pozitia unui joystick (axele x si y), inclusiv pozitia butnonului de pe el (apasat sau liber). Datele transmise si primite se puteau vedea in ecranele de monitorizare seriala.
   Am zis sa termin sketch-ul din articolul RadioLink-Joystick-To-Servos de pe site-ul arduino-info.wikispaces.com in care se transmitea pozitia joystick-ului catre 2 servomotoare montate, dar nu implementase aprinderea unui led cand se apasa butonul de pe joystick.
   Schema de conectare a joystick-ului la placa Arduino Uno si a modulului radio NRF24L01 ramane identica cu cea prezentata anterior:

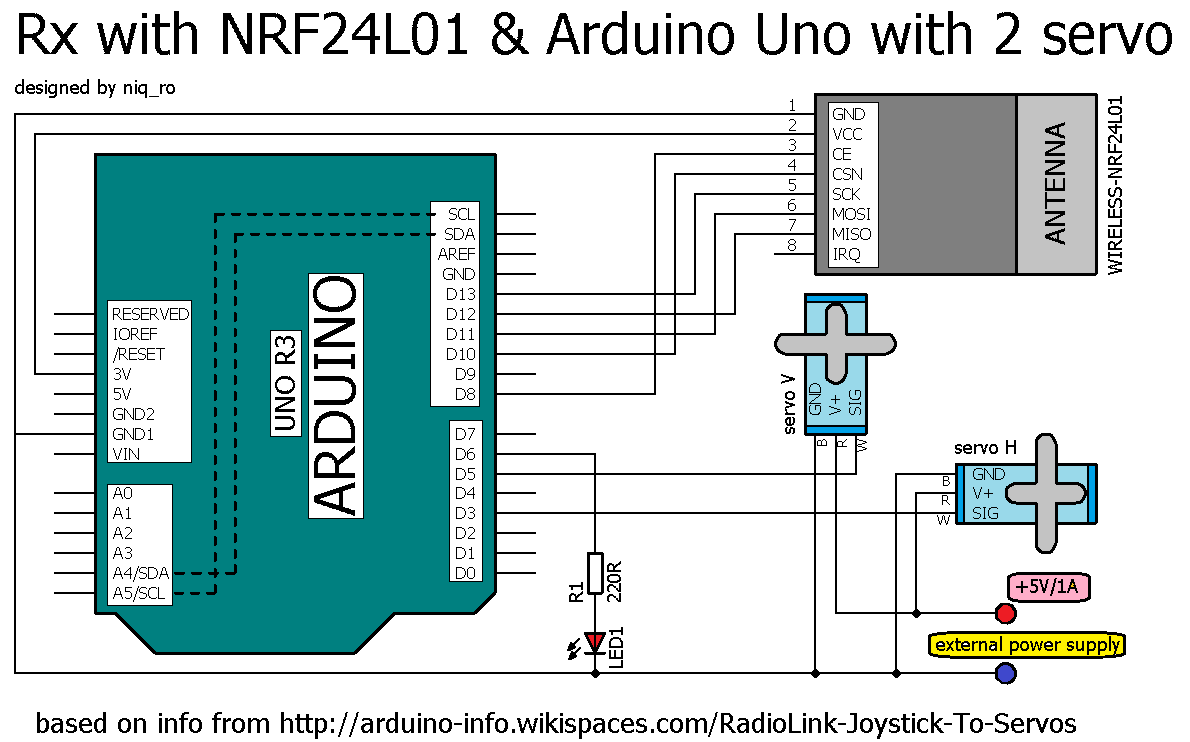

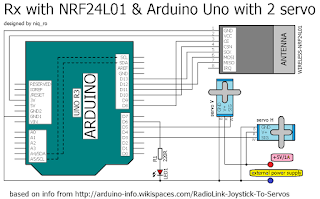

iar receptoprul are schema de conectare astfel:

   Am folosit o sursa externa de 5V/1A pentru alimentarea celor 2 servomotoare, decoarece alimentarea prin USB de la calculator nu ar fi fost suficienta.

   Cateva imagini cu montajul in functiune:

- in repaus:

- buton apasat:

- joystick la stanga:

- joystick la dreapta:

- joystick in sus:

- joystick in jos:

   Am facut si 2 filmulete:

- trimitere si receptie date radio cu NRF24L01 si Arduino (4)

- trimitere si receptie date radio cu NRF24L01 si Arduino (5)



   Pe https://github.com/tehniq3/ am postat cele 2 sketch-uri:

- pentru emitator: nrf24l01_tx_2servo_sw.ino

- pentru receptor: nrf24l01_rx_2servo_sw.ino
