Am schimbat la ceasul anterior, placa de dezvoltare Raspberry Pi Pico cu una RP2040-Zero, deoarece e mai mica si are, in plus, butonul de reset inclus.
Schema este similara, doar ca a trebuit sa conectez comutatorul de ora de bara/iarna la GP8 ca GP22 este sub placa si greu de conectat... schema este desenata intr-o versiune mai veche de Eagle si apoi infrumusetata in MS Paint

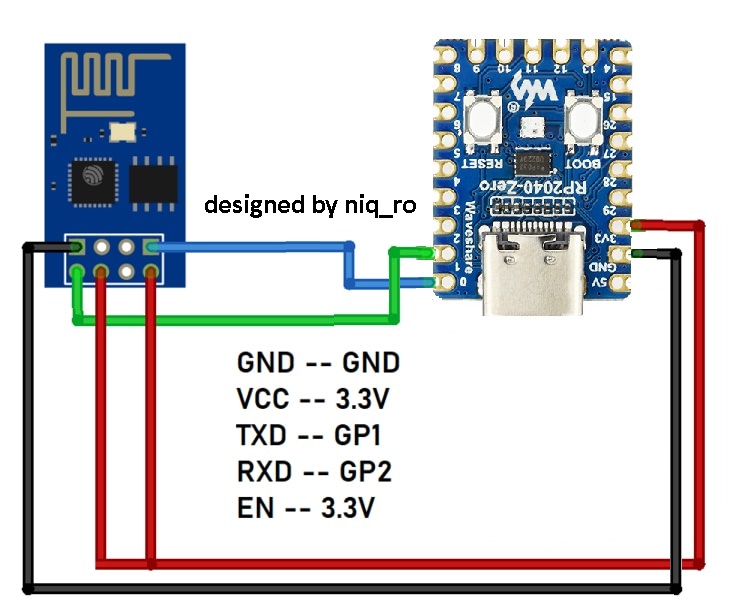

Partea de conectare dintre placa RP2040-Zero si ESP8266-01 este mai usor de intuit din desenul urmator:
Am folosit acelasi program/sketch (NTP_weatherstation_RP2040_ESP8266_i2c_1602_v3_4)
doar ca am modicat linia cu definirea pinului pentru comutator:
