Macaz comandat cu servomotor pentru diorama (2)

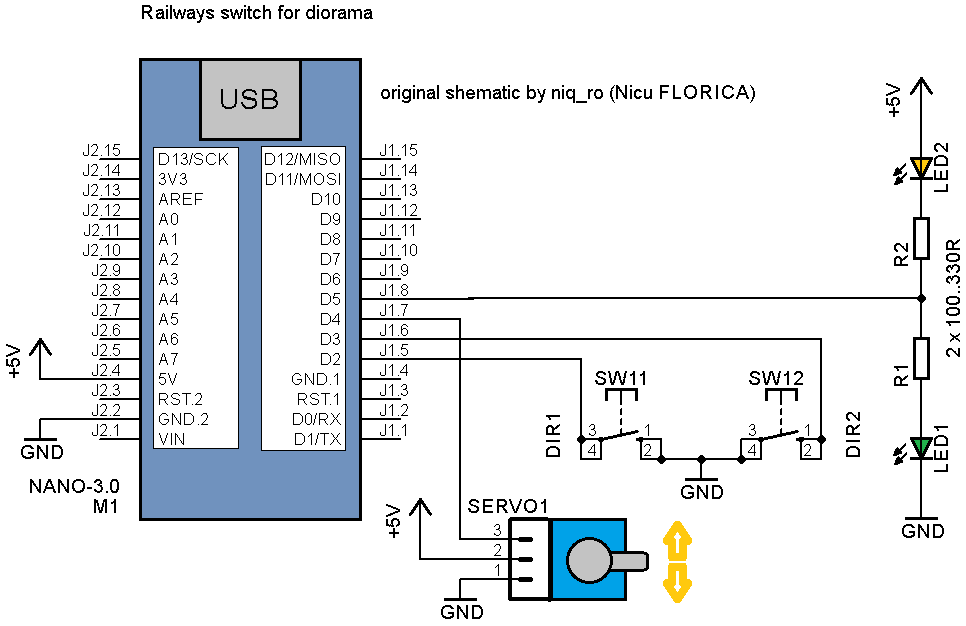

  Fata de macazul prezentat in articolul precedent, acum voi folosi un singur pin pentru a comanda 2 leduri, schema fiind

   Programul adaptat este albasete_macaz_1b.ino si difera, in mare parte, prin modul de comanda al celor 2 leduri, deoarece folosesc doar iesirea D5, astfel:

- cand iesirea este in 1 logic (HIGH) se aprinde LED1

- cand iesirea e in 0 logic (LOW) se aprinde LED2

   In filmuletele urmatoare se vede modul de functionare:

- sistem control macaz diorama (2)

- railways switch for diorama (2)
