Interfata i2c cu PCF8574T (2)

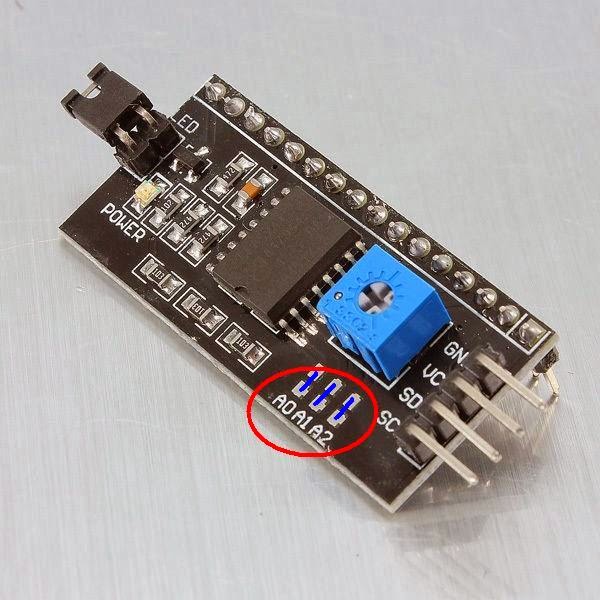

   In articolul precedent am prezentat rapid interfata pentru afisajel LCD tip 1602 sau din familie.. la recomandarea lui Cristi am sa prezint si partea de configurare a adresei (A0, A1, A2).
   In mod normal, pinii sunt in aer, deci toate 3 adresele sunt in unu logic... deci adresa in hexazecimal este 0x27, dupa cum e prezentat in fisa tehnica de la Texas Instruments
   Daca se fac strapurile (legaturile catre masa) la toate adresele (A0, A1 si A2) atunci adresa integratului in hexazecimal este 0x20.
   Dupa cum este prezentat in fisa tehnica de la NXP se pot folosi pana la 8 integrate PCF8574T conectate in paralel la comunicatia i2c:
