Ceas reglabil pe afisaj LCD12864 (ST7920)

   Avand de gand sa folosesc afisajul monocrom cu rezolutie de 128x64 cu driver ST7920 (l-am mai prezentat pe blog - http://nicuflorica.blogspot.com/search?q=st7920) la un sistem gen cronostat pe mai multe zone, am zis ca intai sa fac partea de ceas cu reglaj al datei si orei.
   M-am folosit de articolele cu afisajul, de articolul Arduino Astronomical Clock (or Arduino Pond Pump Controller!) si ale mele http://nicuflorica.blogspot.com/search?q=andydoz. Schema de conectare este

   iar configurarea in program (sketch) este

(se foloseste libraria u8glib)

   Am adaptat sketch-ul gasit in articolul Analog LCD clock - Arduino LCD combinandu-l cu cel al lui Andy, initial avand prezentarea asta

   Deoarece libraria RTClib nu are posibilitatea de a regla si ziua din luna (se poate face altfel, cum e prezentat in articolul Tronixstuff – Using DS1307 and DS3231 Real-time Clock Modules with Arduino, dar nu am timp prea mult de teste, asa ca am renuntat la aceasta facilitate momentan).

   Initial, am pus doar partea de afisare, dupa cum se vede in filmuletele:

- ceas pe afisaj 128x64 cu ST7920 (2)

- RTC clock on 128x64 display with ST7290 (2)

programul utilizat fiind u8glib_RTC_clock1.ino, apoi am implementat si partea de reglaj,

     Daca se apasa scurt butonul de epe encoder apare un mesaj cu date despre program

iar daca se apasa lung intra in meniul de reglaj, la modificarea anului

prin rotirea encoderului se modifica valoarea (minimul fiind 2018, vorba lui Andy, asta nu e masina timpului sa trec in anii anteriori) apoi la paasare scurtaa  butonului se ajunge in meniul de reglaj al lunii

apoi se trece in reglajul zilei din luna

   Dupa apasarea butonului se intra in partea de reglaj a ceasului, la ore

si apoi la minute

Apasand din nou butonul se revine la modul de functionare normala, ca ceas

  In filmuletele de mai jos s evedem modul de functionare si reglare
- ceas pe afisaj 128x64 cu ST7920 (3)

- RTC clock on 128x64 display with ST7290 (3)

   Am constatat ca programul ocupa foarte mult spatiu (97%) si nu o sa imi incapa tot ce aveam de gand, asa ca voiam sa renunt si sa trec pe afisaj alfanumeric LCD2004 (20x4), dar dupa ce am discutat cu Vlad si mi-a zis ca fonturile folosite de mine consuma multa memorie, m-am mai jucat cu fonturile si am redus mult memoria ocupata (67%), dupa cum se vede in filmuletele
- ceas pe afisaj 128x64 cu ST7920 (4)

- RTC clock on 128x64 display with ST7290 (4)

   Sketch-ul optimizat este u8glib_RTC_clock2.ino.

Termostat MQTT cu ESP8266

   Dupa ce m-am mai obisnuit cu modul de functionare al protocolului MQTT de comunicare intre o placa de dezvoltare cu ESP8266 (sau ESP32) si un server local Mosquitto, am zis sa fac si o aplicatie utila, cea de termostat controlat de la distanta de e un smartphone.
   In prima faza, am adaptat un sketch pentru a simula un termostat prin generarea unui numar aleator care a fost impartit la 10 pentru a avea un numar cu zecimala si compararea lui cu o temperatura de referinta, Temperatura de referinta a fost si ea reglata din 2 butoane virtuale de pe aplicatia de pe smartphone, care se numeste IoT MQTT Panel:

   Am facut 2 filmulete in care se vede modul de functionare
- pseudotermostat cu comenzi MQTT

- MQTT (pseudo)thermostat

    Configurarea aplicatiei se face cum am prezentat in articolul Sonerie cu comandă locală sau prin protocol MQTT prin server Mosquitto (3) iar sketch-ul folosit este MQTT_ESP8266_termostat_notreal.ino.
    Placa Nodemcu V3 nu avea pini, asa ca i-am lipit si am facut un montaj pe un breadboard, punand si un senzor cu DHT22 (AM2302), un afisaj OLED de 0,9" (cca 2cm) si un led care indica functionarea centralei.
    Schema de conectare este

iat pentru detalierea pinilor, studiati schema placii de dezvoltare cu mapp-area pinilor ca un Arduino

   Pentru partea de conectare a afisajului i2c OLED am folosit informatiile din articolele:
- ESP8266 0.96 inch OLED Display with Arduino IDE
- ESP8266: I2C PORT AND ADDRESS SCANNER
   Sketch-ul rescris si adaptat dupa primul este MQTT_ESP8266_termostat_base.ino si modul de comportare se vede din filmuletele realizate:
- Termostat MQTT cu ESP8266

- ESP8266 MQTT thermostat

- Termostat MQTT cu ESp8266 (2)

- MQTT thermostat with ESP8266 (2)

     Pe ecranul telefonului apare

si deruland in sus, apar si butoanele virtuale de reglaj

   Am mai introdus un buton fara retinere din care aprind afisajul pentru cca 10 secunde, dupa cum se vede in filmuletele
- Termostat MQTT cu ESP8266 (3)

- ESP8266 MQTT thermostat (3)

9.7.2018
   Am aranjat modul de scriere sa fie in linie (pe verticala):
- termostat MQTT cu ESP8266 (4)

- MQTT thermostat with ESP8266 (4)

25.11.2019

   Am adaugat un articol numit Termostat MQTT cu ESP8266 (2) cu mai multe detalii de configurare a aplicatiei Android numite IoT MQTT Panel:

Afisaj grafic de 1,8" cu rezolutie 128x160 (ST7735) conectat la placa de dezvoltare cu ESP32

   Intrand in posesia unui afisaj grafic de 1,8" (1,77" apare pe unele site-uri), adica diagonala de 4,5cm, care are rezolutia 128x160 si driver ST7735, am zis sa il conectez la o placa de dezvoltare cu ESP32, ca tot era si ea in teste. Am avut surpriza sa gasesc foarte putine informatii utile.
   Informatii utile am gasit in articolul 128×128 Colour LCD to ESP32, in care se foloseste o librarie modificata - Xtronical ST7735, doar ca nu am reusit, cu toate modificarile prin librarie, sa afisez corect toate modurile (rotirea informatiei), dupa cum se vede si din filmuletele
- afisaj de 1,8" cu ST7735 (rezolutie 128x160) controlat de ESP32

- 128x160 1.8" TFT display with ST7735 controlled by ESP32

   Schema de conectare este simpla

   Am mai cautat si am dat de o discutie pe forumul Arduino despre libraria TFT_eSPI a lui Bodmer si de articolul Cheap 1.77 Inch TFT-screen on ESP32 de pe site-ul www.hackster.io/ care prezenta libraria lui Bodmer.

    Am reusit sa fac modificari in fisierul de configurare (User_Setup.h) sa am informatii corecte pastrand schema de conectare de la Xtronical

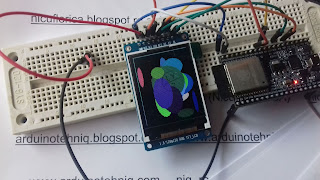

   Am facut de data asta 2 filmulete
- afisaj de 1,8" cu ST7735 (rezolutie 128x160) controlat de ESP32 (2)

- 128x160 1.8" TFT display with ST7735 controlled by ESP32 (2)
