Senzorul de prezenta HC-SR501 si Arduino

  La sfarsitul anului 2011, am prezentat un senzor de miscare alimentat direct la retea, care se foloseste pentru comanda unui bec (sau alt consumator). Articolul despre care fac referire se numeste senzor miscare PIR.
  Un senzor de prezenta PIR, la care se poate regla sensibilitatea si timpul de actionare, care poate fi folosit si cu placa de dezvoltare Arduino este modelul HC-SR501, care intern are alt cod (DSN-FIR800):







   Pe ebay.com am gasit o prezentare a principalelor componente de pe placa senzorului de miscare:

   Am gasit si o fisa tehnica unde este si schema interna, unde apare integratul BISS0001, pe care l-am gasit si in articolul Hacer sensores de movimiento con PIR:

   De mentionat, ca acest modul nu are fotorezistenta folosita la senzorii alimentati la retea, care avea rolul de a detecta starea zi/noapte si a nu aprinde becurile conectate la senzor pe timpul zilei...dar s-ar putea adauga la pinul 9, o fotorezistenta si o rezistenta de 100k(nu merge, cel putin la modulul meu).

   Pe alte site-uri am gasit aplicatii simple fara Arduino:

   Pe net sunt cateva articole, unde este prezentat acest senzor impreuna cu Arduino:

- http://arduinobasics.blogspot.ro/2013/12/pir-sensor-part-1.html

- http://arduinobasics.blogspot.ro/2013/12/pir-sensor-part-2.html

- http://www.roroid.ro/senzori-pir/ (articol in romana)

- http://blog.roman-mueller.ch/index.php/2013/01/26/hc-sr501-passive-infrared-sensor-with-arduino/

- http://robotic-controls.com/learn/sensors/pir-sensor-hc-sr501

- http://tanglingtech.wordpress.com/2013/05/03/hc-sr501-passive-infrared-sensor/

- http://www.arduino.info.pl/pir-hc-sr501-czujnik-ruchu/

- datasheet-ul integratului BIS0001

1.martie.2014

   Am facut si un filmulet, numit HC-SR501 PIR sensor (1) unde am conectat la senzor un LED alb inseriat cu o rezistenta de 680 ohmi si un voltmetru de panou, pentru a vedea mai usor starile...

3.martie.2014

   Schema de testare, folosita in filmulet, este:

5.martie.2014
   Am mai pus 2 filmulete, in care am testat sensibilitatea fara lentina Fresnel:
- NC-SR501 PIR sensor (2)

- HC-SR501 PIR sensor (3)

Corector de ton cu LM1036 si Arduino



   Deoarece am primit niste LM1036 ca samples-uri (monstre gratuite) de la Texas Instruments, m-am gandit ca as putea realiza un corector stereo de ton cu volum si balans comandat de Arduino, in loc de tensiune obtinuta de la potentiometre.

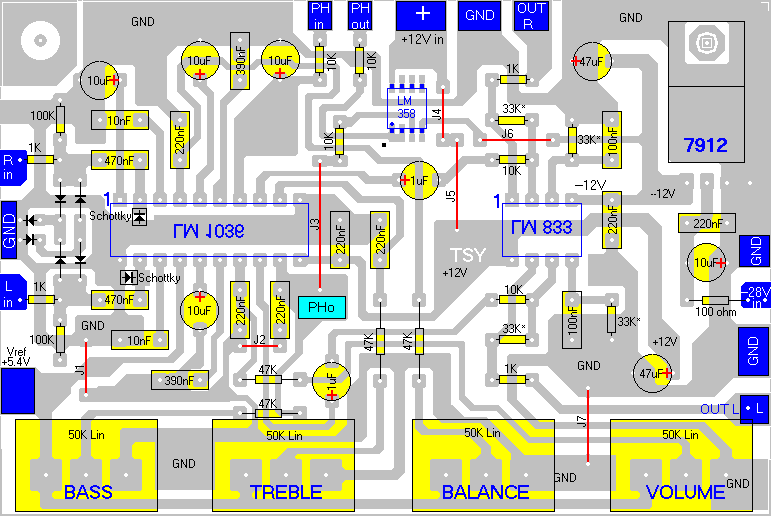

   Varianta clasica, cu comanda cu potentiometre am prezentat-o, acum multi ani, in articolul Corectoare de ton:







   Corectoare de ton cu acest integrat se gasesc in multe articole:
- Procesor dzwieku z ukladem LM1036 - kit AVT-244)

- http://blog.elektronika.lt/zigzagas_elektronika/2013/02/27/tembru-blokas-su-lm1036/

- http://www.elektrotekno.com/about14259-10.html

- http://stoom.ru/content/view/74/151/

- http://hobby-egeszseg.hupont.hu/21/hangerohangszin-szabalyzo-lm1036

- http://www.geocities.ws/allcircuits/ampli50w2.html

- http://www.elektroda.pl/rtvforum/topic980151.html

dar cu microcontroler, care sa-l comande doar in articolul PIC16F628A ds1844 digital tone control lm1036 circuit:

   Acum, am redesenat schema si o varianta de cablaj mai mica cu ajutorul progamului Eagle PCB Editor:

   De la Adrian Roman am primit un cablaj, odata cu cel pentru orga de lumini (cel prezentat in articolul Transferarea unui proiect Arduino pe un cablaj):

si am pus si eu ceva text pe partea cu piese:



25.02.2017

   Am mai corectat link-urile de la poze si am pus o schema de test pentru modificate volum, balans, inalte si joase in 32 de trepte.

   Pentru cine vrea sa testeze, am si un sketch, care are informatii in ecranul de monitorizare seriala: LM1036_ver0.ino !!!

02.03.2017

   Am adaugat un afisaj LCD1602 pe i2c si, cel mai important, valorile pentru volum, balans, inalte si joase sunt memorate in EEPROM-ul microcontrolerului de pe placa Arduino. Sketch-ul care face asta este LM1036_ver1.ino, iar schema devine:

22.05.2017

   Am primit de la Mihai Brindusoiu, cel care mi-a readus aminte de montaj, poze cu montajul:

dar cel mai bine se observa modul de functionare din fimuletul trimit tot de Mihai, pe care l-am postat pe youtube:

Text deplasabil pe matrice 24x6 LED-uri

mici modificari in 20.2.2022

  Am gasit un articol numit Make a 24X6 LED matrix, care se tot repeta pe net in aceasi prezentare (vezi si articolul Led Matrix).

   In acest(e) articol(e) este prezentat si filmul numit 24X6 LED matrix

   M-am apucat sa iau la mana sketch-urile din articol si am inceput cu definirea literelor, cifrelor si simbolurile:

- litera A (BA = big A) din articol:

- litera A, propusa de mine:

- litera a (LA = little A):

- litera B:

- litera B, propusa de mine:

- litera b:

- litera C:

- litera C, propusa de mine:

- litera c:

- litera D:

- litera d:

- litera E:

- litera e:

- litera F:

- litera f:

- litera G:

- litera g:

- litera H:

- litera h:

- litera I:

- litera I, propusa de mine:

- litera i:

- litera J:

- litera j:

- litera K:

- litera k:

- litera L:

- litera l:

- litera M:

- litera m:

- litera N:

- litera n:

- litera O:

- litera o:

- litera P:

- litera p:

- litera Q:

- litera q:

- litera R:

- litera r:

- litera S:

- litera s:

- litera T:

- litera t:

- litera U:

- litera u:

- litera V:

- litera v:

- litera W:

- litera w:

- litera X:

- litera x:

- litera Y:

- litera y:

- litera Z:

- litera Z, propusa de mine:

- litera z:

- cifra 0:

- cifra 1:

- cifra 2:

- cifra 3:

- cifra 4:

- cifra 4, propusa de mine:

- cifra 5:

- cifra 5, propusa de mine:

- cifra 6:

- cifra 6, propusa de mine:

- cifra 7:

- cifra 7, propusa de mine:

- cifra 8:

- cifra 8, propusa de mine:

- cifra 9:

- cifra 9, propusa de mine:

- semnul intrebarii:

- semnul exclamarii:

- doua puncte:

- virgula:

- punct:

- liniuta:

- spatiu:

  Schema si cablajul:

iar conectarea LED-urilor in matrice este:

4.12.2014

   Am realizat si eu un montaj, fiind inca in teste, dar am facut mai multe filmulete, din care prezint pe cel numit 24x6 led matrix test (8)

20.2.2022

   Am recuperat poze din timpul realizarii si testarii montajului:
