Fata de modulul de radio FM cu integrat TEA5767, cel cu RDA5807 are in plus control digital al volumului in 16 trepte (0 la 15) si ofera informatii RDS transmite de cele mai multe posturi (frecventa, nume post radio, alte informatii), dar se alimenteaza la 3,3V.
Modulul FM are aceeasi dimensiuni si aceiasi configuratie a pinilor ca si la TEA5767, cu conexiuni la 2mm distanta la care am facut un modul adaptor la pas de 2,54mm:
Desi sunt cateva site-uri cu informatii, m-am oprit la unul rusesc (http://full-chip.net/arduino-proekty/97-cifrovoy-fm-priemnik-na-arduino-i-module-rda5807-s-graficheskim-displeem-i-funkciey-rds.html)

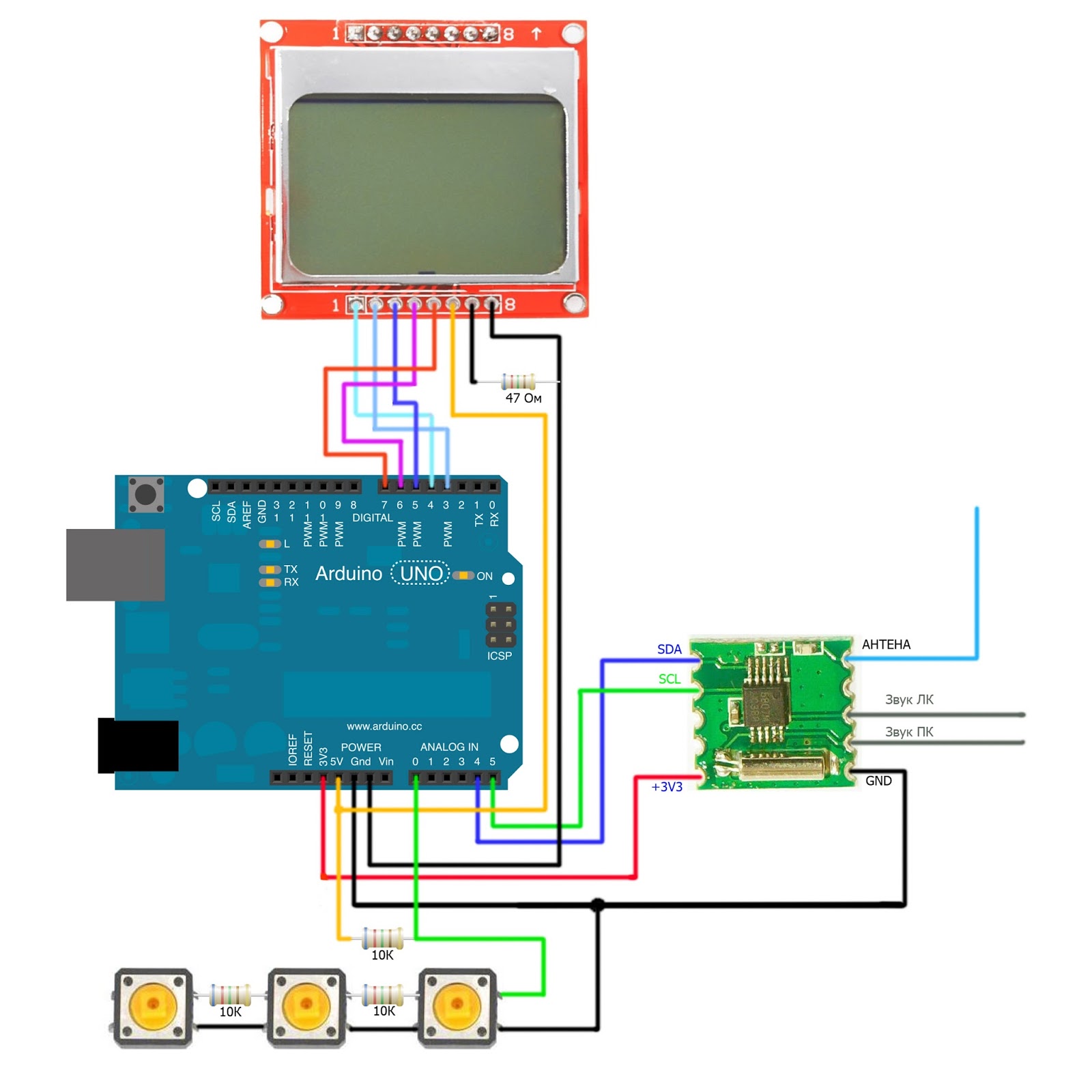

care urmatoarea schema:
care are filmuletul RDA5807 ФМ приемник на ARDUINO
Dupa ce am studiat sketch-ul, am constatat ca are elemente de limba spaniola, asa ca am dat de materialul dupa care s-a inspirat rusul: Arduino Radio RDA5807 con RDS LCD Nokia 3310
Am incarcat sketch-ul din articolul rusesc, cu mici modificari la conectarea afisajului, schema devenind:
Am folosit mufa jack sterea de la modulul cu TEA5767 si montajul arata asa:
Pe ecran am informatiile, functie de meniul in care sunt:
- cautare automata:
- informatii:
- cautare manuala:
- volum (de la 0 la 15):
Am facut si niste filmulete, fara a conecta un sistem de amplificare audio:
Versiunea optimizata a programului, care afiseaza frecventele mai mici de 100MHz ca 89,5MHz nu 089.5MHz este RDA5807_fmradio_3buttons_ver0.ino.
Ulterior, am pus si un sistem audio, dupa cum se vede in filmuletul radio FM cu RDA5807 si afisaj de Nokia 5110 (3)
Am modificat sketch-ul pentru a avea si memorarea frecventei si nivelului volumului, acesta devenind RDA5807_fmradio_3buttons_ver1.ino.
La prima incarcare se activeaza liniile pentru scrierea unor valori initiale:
apoi se dezactiveaza:
In filmuletul radio FM cu RDA5807 si afisaj de Nokia 5110 (4) se vad noile facilitati:
Salut,
RăspundețiȘtergereDupa materialul de la http://seta43.hol.es/ mie imi iesise ca aici : https://drive.google.com/open?id=0B6GN3A9w-wA7N1YydHB3bGNwS1k (nu am avut nici un display nokia si am adaptat pe un TFT de 1.44) insa partea de RDS nu prea pare sa mearga desi din filmuletul tau si al lor merge. Mie foarte rar mi-a afisat ceva citibil asa cum se poate vedea si poza. Posibil sa-mi fi scapat ceva dar nici nu prea mi-am chinuit cu el ca vreau sa-i adaug un RTC si sa-l afisez in locul RDS-ului.
Super OK (multumesc pt idee si efort)) e partea ta cu memorarea ultimului canal si nivelul volumului, ceea ce am adaugat si testat si la mine.
eu nu am insistat pe partea spaniolului... modifica si incarca versiunea rusului..
RăspundețiȘtergereapar informatii bune daca semnalul e bun (antena dintr-un fir de 2-3m) si curat.. apare bruiaj de la sursele in comutatie.. ideal ar fi una liniara...
M-am inspirat si de la http://mathertel.blogspot.ro/2014/10/an-arduino-library-for-fm-radio-chips.html si facind adapari mi-a iesit si RDS-ul rezultind codul de aici: https://drive.google.com/open?id=0B6GN3A9w-wA7MUhWS0o4dmlmM1U.
RăspundețiȘtergereInca nu l-am pus pe o sursa separata, e inca alimentat din laptop si are o antena de jumatate de metru.
Armasescu Cezar 8 mai 2017 (cezaar_armasescu@yahoo.com)
RăspundețiȘtergereBuna ziua,
Foarte bun articolul, l-am realizat si functioneaza bine,ca si toate celelalte montaje realizate dupa articolele dvs. fapt pentru care va apeciez mult toate realizarile. Am realizat si montajul cu LCD1602 si desemenea functioneaza bine. Indraznesc sa va intreb daca stiti unde pot gasi sketch-l pentru un radio fm cu RDA5807M care sa afiseze doar frecventa statiilor pe un displei 4 digit 7-segment de 0,36" si modificarea frecventei cu 2 butoane (up si down). Variata aceasta ar ocupa mai putin spatiu in caseta in care intentionez sa amplasez montajul.
Multumesc foarte mult si scuze pentru deranj.
daca nu a avut nevoie nimenu nu exista acel sketch... din pacate momentan stau rau cu timpul liber, dar daca nu uit o sa modific un sketch... cel mai bine adu-mi aminte peste vreo 2-3 saptamani ;)
ȘtergereArmasescu Cezar 8 mai 2017 (cezar_armasescu@yahoo.com)
ȘtergereAsa voi face.
Multumesc foarte mult pentru amabilitate.
Cum s-ar putea inseria nivelul bateriei 3,7v ?
RăspundețiȘtergereadica vreti sa alimentati cu o baterie de 3,7V ... ca sa obtineti 5V folositi un modul stabilizator step-up, cum e cel de la https://ardushop.ro/ro/electronice/150-modul-ridicator-tensiune-09v-5v-la-5v-600ma-iesire-usb-step-up.html
RăspundețiȘtergereBună ziua! Din păcate, mie intră numai in Mono, indica litera M, şi niciodată nu apate în S, adică în stereo . Semnalul e suficient de mare. Trebuie să modific softul, să intră şi ìn stereo? Mulțumesc anticipat!
RăspundețiȘtergeree destul de vechi articolul, dar eu observ 2 difuzoare cand este semnal stereo, nu apare S la stereo...
ȘtergereMultumesc pentru raspuns!
ȘtergereHello how can I block the idle frequency sound on the radio
RăspundețiȘtergereinterference noise for example:
sssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssss
for me is an old project... I tested a 6 years ago... try to use an linear voltage regulator like LM7805, not DC-DC step down .... or try to use a battery for tests... move radio outside...
ȘtergereSalut, fac si eu un radio FM, am o intrebare. Cum funcționează anularea zgomotului RDA5807? Nu vreau să aud zgomotul la frecvențe goale. Există vreo modalitate de a o preveni?
RăspundețiȘtergereproiectul e facut in 2016, dar am urmarit filmuletele.. nu par zgomote in timpul cautarii sau in lipsa semnal...
Ștergerehttps://github.com/pu2clr/RDA5807/blob/master/RDA5807.cpp
Ștergerevoid RDA5807::setSoftmute(bool value)
{
reg04->refined.SOFTMUTE_EN = value;
setRegister(REG04, reg04->raw);
}
Salut, am facut un radio ca acesta cu LCD, acelasi model rosu. LCDul nu a functionat de la inceput, asa ca mi-am pierdut o groaza de timp sa vad ce se intampla. Umbland pe colo si pe colo, am vazut o sugestie undeva ca s-ar putea sa fie defect, asa ca pana la urma l-am demontat din pcb si fara sa ii fac mai mult decat sa misc putin cauciucul acela de legatura intre cristal si pcb. Asta ca sa fiti avertizati, sa stiti ce sa faceti daca nu merge, si nu merge.
RăspundețiȘtergereIn fine, radioul merge bine, am inlocuit UNO cu PRO MINI 3.3V, Am scris softul cu un convertor UART - USB FTDI si apoi il alimentez pe PRO MINI la pinul RAW cu o baterie reincarcabila Li-ion 3.7-4.2V si am conectat LCD ul si Radioul la pinul de 3.3V. Am configurat pini digital 2-6 in ordine si am aplicat PRO MINI direct pe spate la LCD.
Am in plan, asa ca sa ma distrez, sa folosesc D8 pentru lumina LCD, si sa activez lumina LCD conectand printr-o rezistenta si sa ii pun un timer de 10 - 15 s care seteaza pinul D8 (PRO MINI) la GND (lumina LCD - ON) cand vre-unul dintre butoane este apasat. Multumesc Nicu pentru colectia ta de proiecte
