Radio FM cu TEA5767 si... Arduino (V)

   Fata de schemele anterioare de radio cu TEA5767, acum am implementat volum digital, in 16 trecte, dar se pot pune si mai multe sau mai putine...
   Schema de conexiuni e un pic complexa, avand in componenta o placa Arduino Mega, un afisaj de Nokia 5110 cu interfata, un modul radio cu TEA5767 si un potentiometru digital dublu MCP4261-502E/P:
   Sketch-ul folosit este TEA5767_eeprom_i2c_lcdNokia5110_digitalvolume_3m2.ino si permite controlul volumului din 2 taste fara retinere, cautarea inainte si inapoi, memorarea valorii volumului si a ultimei frecvente.

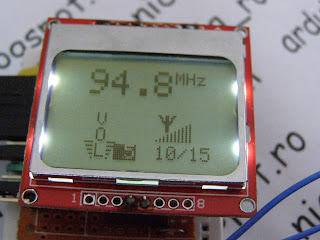

   pe ecran, se pot vedea urmatoarele situatii:
   Am facut si niste filmulete in care se vede mai bine modul de functionare:
radio FM cu TEA5767 si volum digital cu afisaj de Nokia 5110
radio FM cu TEA5767 si volum digital cu afisaj de Nokia 5110 (2)
TEA5767 FM radio with digital volume and Nokia 5110 display
