Ceas cu reglaj manual al orei si datei, alarma si termometru pe afisaj multiplexat cu 4 cifre led (cifra 3 intoarsa)

     Ceasul prezentat in continuare a fost ideea d^lui Ghita Georgel, deoarece indica mai frumos secundele si deriva din ceasurile prezentate in anii trecuti, in articolul Ceas cu reglaj manual al orei si datei, alarma si termometru pe afisaj multiplexat cu 4 cifre led

sau Ceas cu reglaj manual al orei si datei, alarma si termometru cu higrometru si afisaj multiplexat cu 4 cifre led (3)

   Schema acestui ceas, desenata de d^l Georgel, este

si se pastreaza masurarea temperaturi cu o simpla dioda (1N4148) si reglajul automat al intensitatii luminoase functie de lumina ambianta (doar ca acum divizorul rezistiv format din fotorezistenta si rezistenta de 10kΩ este alimentat din tensiunea de referinta de 1,1V).

    Avem si o simulare 3D (randare) a montajului si a cablajului:

   Real, montajul, in versiunea de teste, arata asa:

   Dupa incarcarea prgramului main/multiplexedclock5_1.ino, pe ecran avem

- ora:

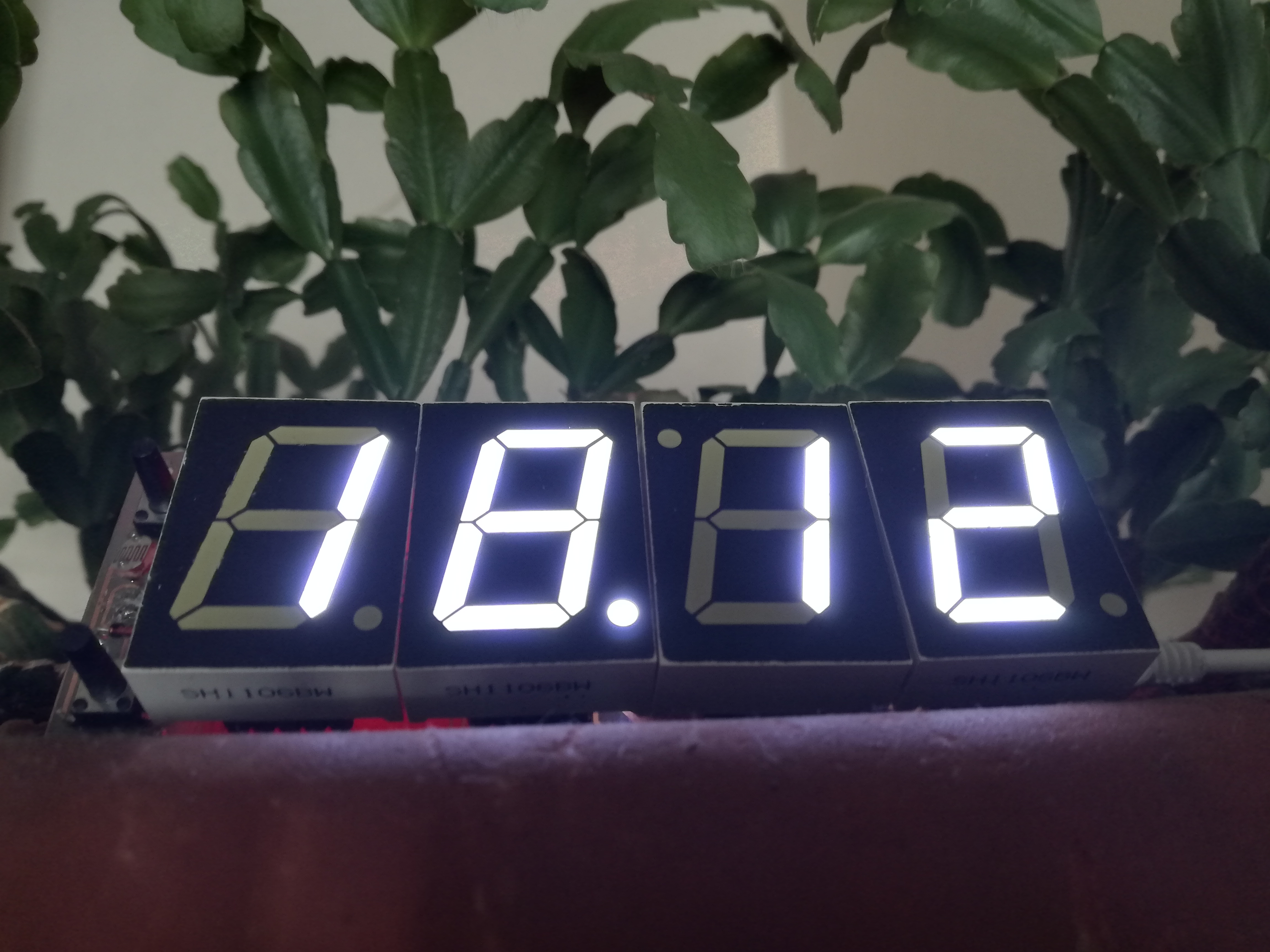

- data (zi.luna)

- an

- temperatura

   De asemenea, programul permite posibilitatea reglajului orei de alarma (alarma activa este indicata de un punct afisaj in dreapta), dar si activarea si dezactivarea ei din meniu.

    A ramas in lista de imbunatatiri, cel putin, corectarea temperaturii din meniu, o facilitate sugerata de d^l Georgel.

   In curand o sa postez si niste filmulete si un link catre proiectul cablajului.

PS1: Modificarea alimentarii divizorului rezistiv fotorezistenta - rezistenta de la 5V la 1,1V a trebuit facuta deoarece, pentru marirea preciziei la citirea temperaturii folosesc referinta de 1,1V asa ca si tensiunea de pe orice intare analogica trebuie sa fie maxim 1,1V... pana acum am folosit niste fotorezistente IPRS de prin anii '90 care avea o rezistenta mare chiar si la flux luminos mare pe ele, ceea ce facea ca tensiunea pe pinul Arduino sa fie pana in 1,1V.. acum am terminat "rezerva" si am constatat ca afisajul avea luminozitate maxima indiferent de nivelul intensitatii luminoase din preajma fotorezistentei, asa ca ma masurat tensiunea pe pin si era peste limita de 1,1V asa ca am schimbat ca divizorul rezistiv sa fie alimentat la maxim 1,1V...

   Ca idee, primele fotorezistente erau ca cele de pe randul de jos, cele noi cam ca cele de pe primul rand:
