joi, 30 iunie 2016

Radio FM cu TEA5767 si... Arduino (III)

   Am 3 ani am facut niste experimente cu un modul radio FM bazat pe integratul TEA5767, dupa cum se vede in articolele:
Radio FM cu TEA5767 si... Arduino
Radio FM cu TEA5767 si... Arduino (II)
   Am refacut montajul cu afisaj alfanumeric cu 16 coloane si 2 randuri (LCD1602) cu interfata i2c:

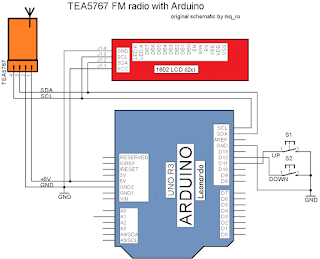

folosind cam aceeasi schema ca in primul articol:
fara a folosi cele 2 rezistente externe de 10k pentru ca le folosesc pe cele interne de la microcontorul placii de dezvoltare si conectand "magistralele"SDA si SCL la pinii dedicati ai placii Arduino Leonardo pe care am folosit-o acum:
   De data asta am mai modificat un pic sketch-ul si am memorat ultima frecventa, astfel ca receptorul porneste pe aceeasi frecventa ca cea ascultata cu o zi, o saptamana, o luna inainte, etc.
   Am facut si 2 filmulete:

7 comentarii:

  1. salut! pot folosii arduino nano in locul lui Leonardo?

    RăspundețiȘtergere
    Răspunsuri
    1. sigur, pe ala l-am avut atunci la indemana

      Ștergere
    2. insa este necesar montarea celor doi rezistori de 10k ?

      Ștergere
    3. daca va referiti la cei de la "butoane", nu mai trebuie, ca sunt puse la +5V cele interne din microcontroler.. dar nu deranjeaza daca le puneti

      Ștergere
    4. salut ! am construit montajul cu arduino nano si functioneaza foarte bine !
      multumesc !

      Ștergere
    5. felicitari... e o mare placere sa stiu ca a mai facut cineva cate un montaj dupa ce postez pe aici...

      Ștergere
  2. am facut si eu montajul, insa dupa ce uploadez softul pe placa se aude postul de radio dar si un mic zgomot de fiecare data cand trece de instructiunea delay(50) de exemplu . Daca maresc timpul de delay la 500 se aude acel zgomot(un sunet asemantor la pornirea modulului) odata la 0.5 s si tot asa. Sa fie din cauza fatului ca se realizeaza acea comuncare "serialbegin" ?

    RăspundețiȘtergere
