Sursa in comutatie cu TPS5420

   Am cerut si am primit ca monstra gratuita de la Texas Instruments integratul TPS5420,
   Cu TPS5420 poate fi realizata o sursa stabilizata in comutatie cu randament foarte mare, de peste 90%.
   Capsula integratului este 8SOIC:
   Schema cu blocurile interne este:

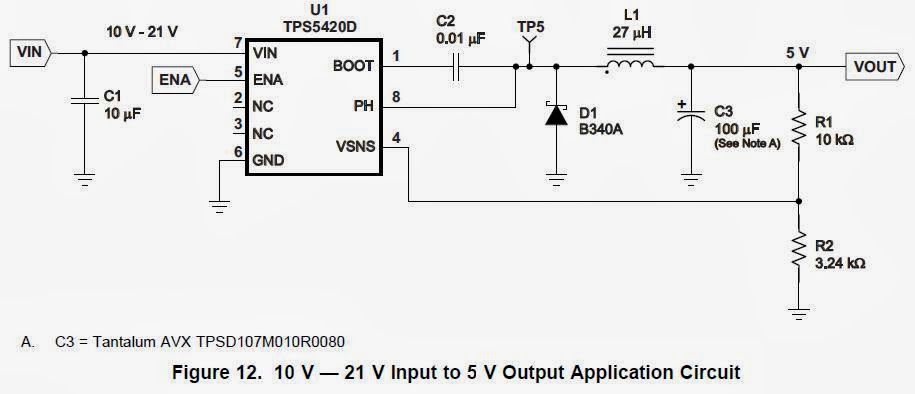

   Schema tipica de utilizare este:
   Tensiunea de alimentare (VIN) trebuie sa fie in domeniul 5.5..36V, iar la iesire (VOUT) tensiunea poate fi reglata de la 1,22V pana la maxim 31V, la un curent maxim de 2A (chiar si 3A pentru scurt timp).
   Dupa cum se constata, partea de reglaj a atensiunii se face din divizorul rezistiv R1-R2, ca si la clasicul LM317, in cazul de fata Vsense=1,22V.
   Cablajul recomandat de producator este

   In datasheet (in foaia tehnica) sunt prezentate 2 modele de calcul pentru componente:
- stabilizator cu tensiune de intrare de 10..36V, tensiune la iesire de 5V, pulsatiile tensiunii de alimentare de 300mV, pulsatiile tensiunii de iesire de 30mV, curent maxim debitat 2A si frecventa de lucru de 500kHz:
- stabilizator cu tensiune de intrare de 10..24V, tensiune de iesire 3,3V si parte de filtrare cu condensatori ceramici
PS: pentru ca sa avem tensiune la iesire pinul ENA trebuie sa fie in aer, iar daca pinul ENA este conectat la un potential mai mic de 0,5V atunci la iesire nu vom regasi tensiune.
