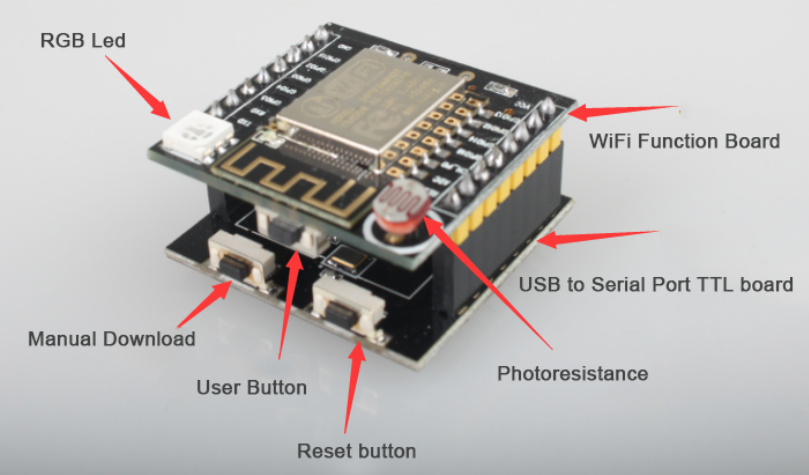

In cautarea unor placi de dezvoltare ieftine cu ESP8266, am dat de placa "Witty", care, in mod normal nu are interfata seriala, ci doar alimentare cu conector micro-usb, dar are pe cablaj un led multicolor, un buton farar retinere si o fotorezistenta conectata la intrarea analogica intr-o schema de divizor rezistiv. In plus, exista o placa adaptoare cu interfata usb, pentru progrmaare si monitorizare seriala a datelor.
In articolul Witty Cloud Module Adapter Board am gasit schemele celor 2 placi, cea de baza si cea de interfatare usb:
Tot cautand informatii am gasit si articolul ESP8266 WIFI Witty Cloud Development Board(8154)
Placa aleasa, pentru incarcarea programului, este
Ulterior, mi-am pus capul la contributie si am scris un programior mai complex (witty_test2.ino), astfel ca la fiecare apasare a butonului fara retinere se schimba culoarea ledului multicolor, iar intensitatea luminoasa a acestuia depinde de intensitatea luminoasa de pe fotorezistenta:
Am testat apoi ceasul NTP cu termometru/higrometru, ce are reglaj de pe o pagina locala web, cu programul acestuia,
doar ca am modificat pinii folositi:
si asta se vede in filmuletele:
Ca un rezumat, placa de dezvoltare "Witty" cu ESP8266 e utila, daca e deja achizitionata, are cam putini pini liberi, nu e nici "breadboard friendly", pentru a trebuit sa folosesc 2 breadboard-uri pentru a putea face si legaturi, dar daca se foloseste un cablaj de test sau unul clasic atunci se poate folosi fara probleme.
