Tester pentru acumulatori LiPo 3S

   Lidiano (pippo), un cititor a-l blogului, m-a rugat sa ii scriu un program pentru un tester pentru acumulatori LiPo 3S dupa modelul celui de baterie auto cu ATtiny85, cel din articolul Indicator stare acumulator auto cu LED multicolor comandat de un ATtiny85(45)

   Am primit de la el un minim de "caiet de sarcini":

   Dupa ce am mai conversat pe email si m-am mai documentat, am desenat urmatoarea schema, pentru ledul lui RGB, cu anod comun:

partea de praguri fiind calculate pe o foaie de hartie:

   Aceste praguri, le-am transpus in programul RGB_LiPo3S_checker1a.ino, astfel:

adica

cu mentiunea ca la exista un mic histerezis de 3 biti pentru a aparea aprinderi intre stari.
   Schema, pentru led multicolor cu anod comun, redesenata in Eagle PCB si colorata in Paint arata asa:

Pentru led multicolor cu catod comun, schema este cea prezentata la inceputul articolului.
   Programul RGB_LiPo3S_checker1a.ino permite sa se foloseasca ori led cu anod comun

ori cu catotd comun

functie de ce linii se activeaza.
   Montajul realizat de Lidiano:

   Microcontrolerul trebuie sa fie setat pe 8MHz cu oscilator intern pentru a avea o animatie ca in filmuletul realizat de Lidiano numit Lipo 3S tester

   Pentru detalii despre programarea microcontrolerului ATiny85(45) cititi informatiile din articolul Programarea unui microcontroler ATtiny85 cu sketch Arduino.

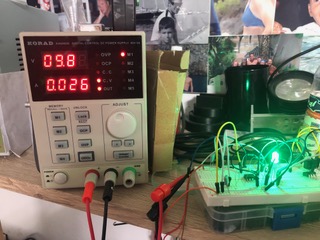

    Lidiano a facut teste fizice si mi-a trimis si poze:
- tensiune prea mare pe acumulator

- acumulator complet incarcat

- acumulator incarcat

- acumulator incarcat suficient

- acumulator insuficient incarcat

- acumulator descarcat
