Ceas cu termemetru pentru 7 zone si sistem pornire AC

   Bogdan Argatu a realizat inca un proiect interesant, de data asta supravegheaza 7 temperaturi si comanda un sistem de aer conditionat sa porneasca cand temperatura este prea scazuta, intr-o anumita zona, trimitandu-i acestuia un set de comenzi de genul: Pornire, incalzire, 24°, treapta 3 ventilatie, etc.
   In trecut am publicat articolele:
Scari luminate inteligent
Ceas RTC cu reglaj si termometru in 2 zone
Ceas RTC cu reglaj si termometru in 3 zone
Ceas matriceal animat cu ESP8266 si RTC (DS3231)
ce au acelasi autor, pe Bogdan.
   Revenind la proiect, schema de conectare este urmatoarea:
si dupa cum se observa, are 2 placi Arduino, una principala, cea cu ceasul, cu masurarea celor 7 temperaturi, prezentarea datelor pe 2 afisaje 20x4 conectate prin protocol i2c si comanda catre a doua placa, un Arduino ProMini.
   Deci, placa Arduino Nano doar monitorizeaza temperaturile si are rol de comanda pentru AC cand scade temp sub o valoare setata.
   Bogdan are centrala pe carbuni si in felul asta, cand scade prea mult in camera, porneste aerul conditionat pe cald utilizand placa ProMini pe post de emitator IR in fata la AC, astfel ca pana face focul, este cald deja.

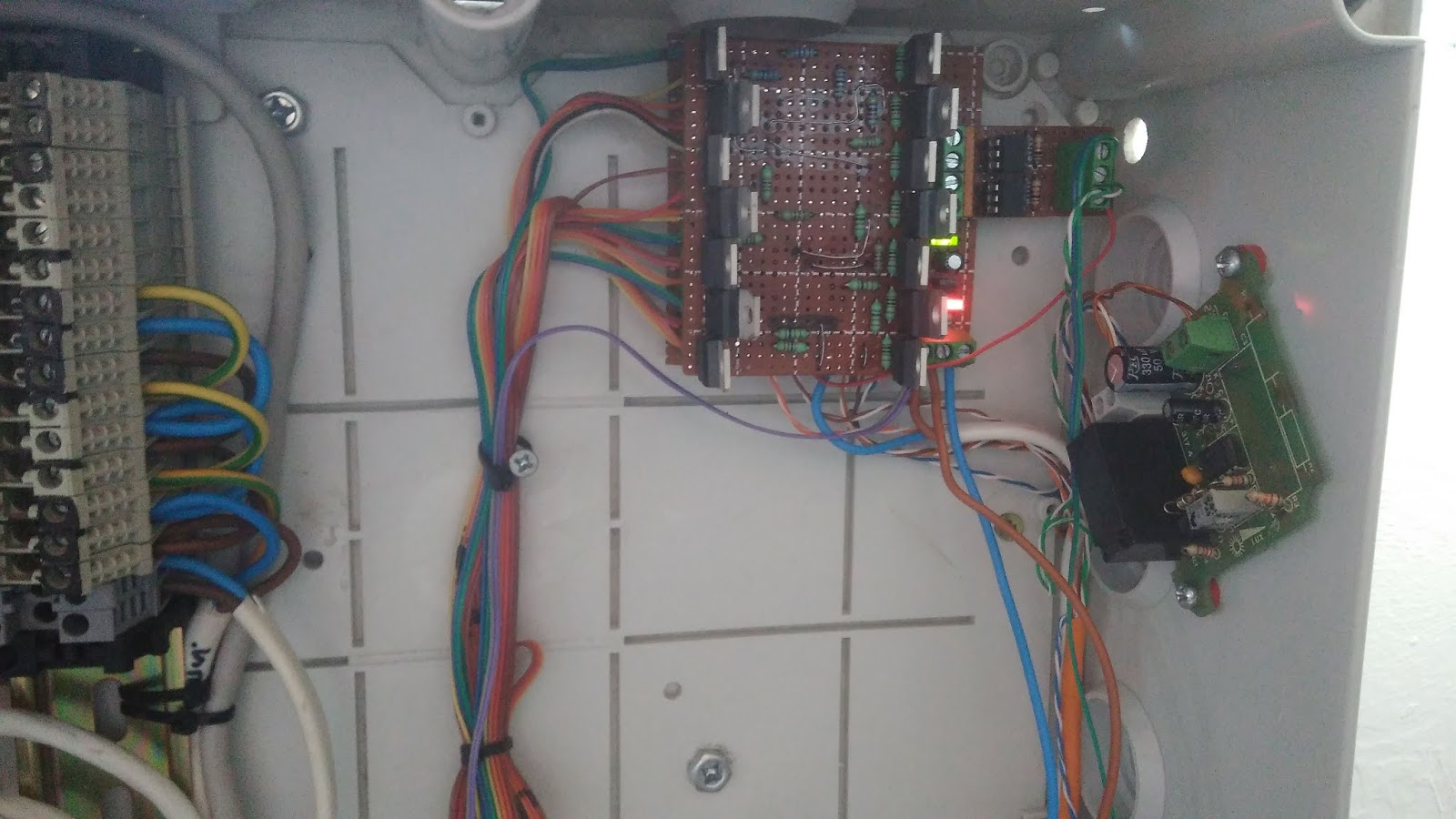

   Montajul principal, in diferite etape de constructie:
   Pe ecrane apare informatia de genul acesta:
doar ca pe primul rand, dupa minute, apare "_ _ _". Acolo, cand scade sub temperatura setata apare scris " AC" indicand faptul ca a fost data comanda de pornire si sta asa pana revine temperatura setata.
   Trebuie incarcat sketch-ul clock_2lcd_7DS18B20_AC.ino in placa Arduino Nano, respectiv sketch-ul ir_AC_slave.ino in placa Arduino ProMini.
   Daca aveti intrebari despre proiect, trimiteti email lui Bogdan pe adresa de gmail: abogdan1978.
   Reglajul datei si orei se face cum s-a prezentat in articolul Ceas RTC cu reglaj si termometru in 2 zone.
