Bariera automata pentru diorama

english version

   Dupa cum prezentasem in articolul anterior, am adaugat 4 senzori infrarosii pentru detectia prezentei trenuletelor pe 2 cai de rulare (cate 2 pe o linie, in stanga si dreapta barierelor).

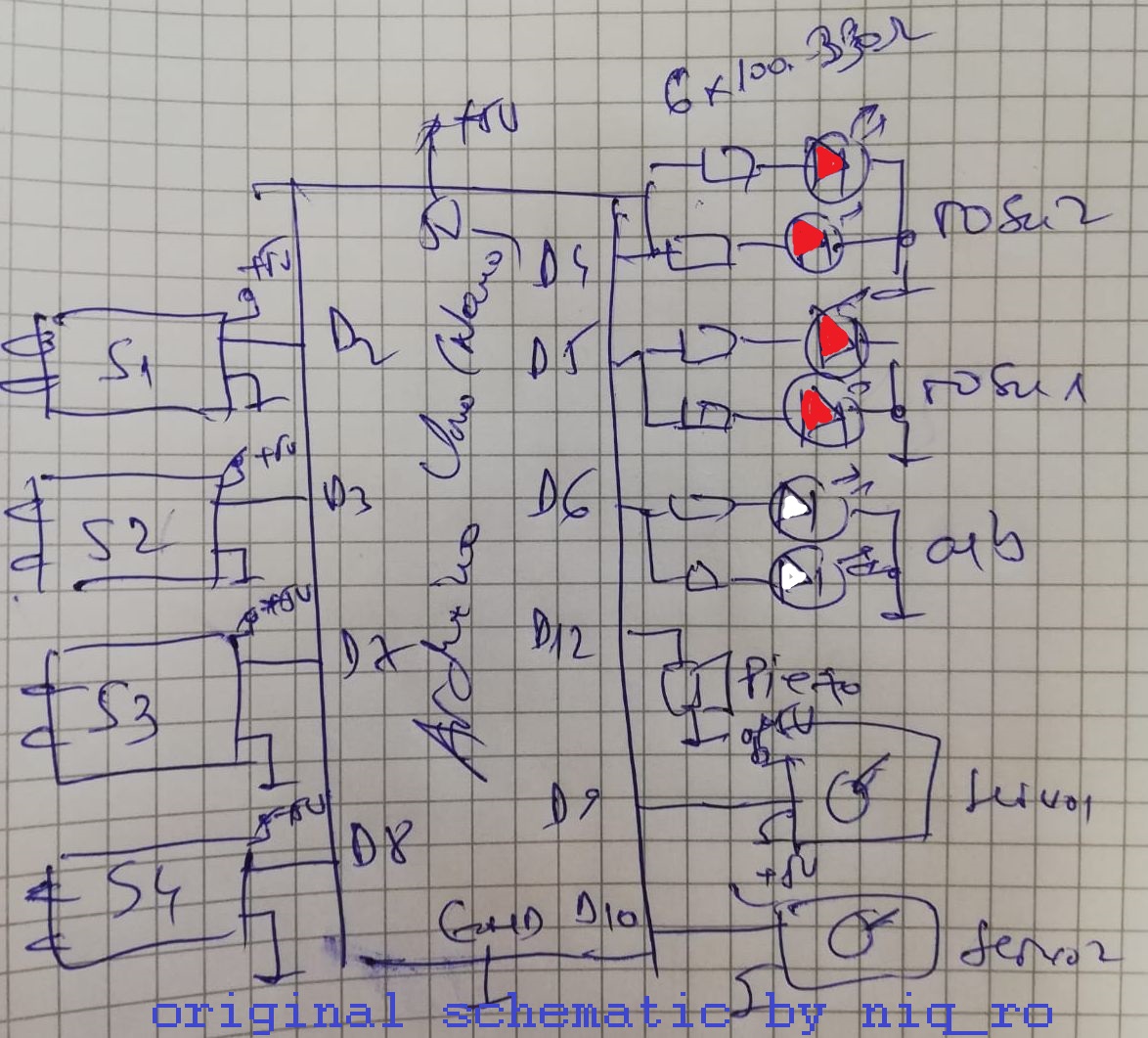

   Schema de test este:

si a fost realizata total pe un simplu breadboard de mine

si pe un cablaj adaptor de Dragos (albasete)

   Programul folosit pentru 4 senzori este doublebarriers_5.ino si filmuletele, realizate de mine, cu aceasta versiune de program, sunt:

- bariera dubla cu sunet si lumini (4)

- double barriers with sound and lights (4)

   Un filmulet realizat, la teste, de catre Dragos:

PS: Am desenat schema mai frumos, in care se vad conexiunile:

06.02.2021

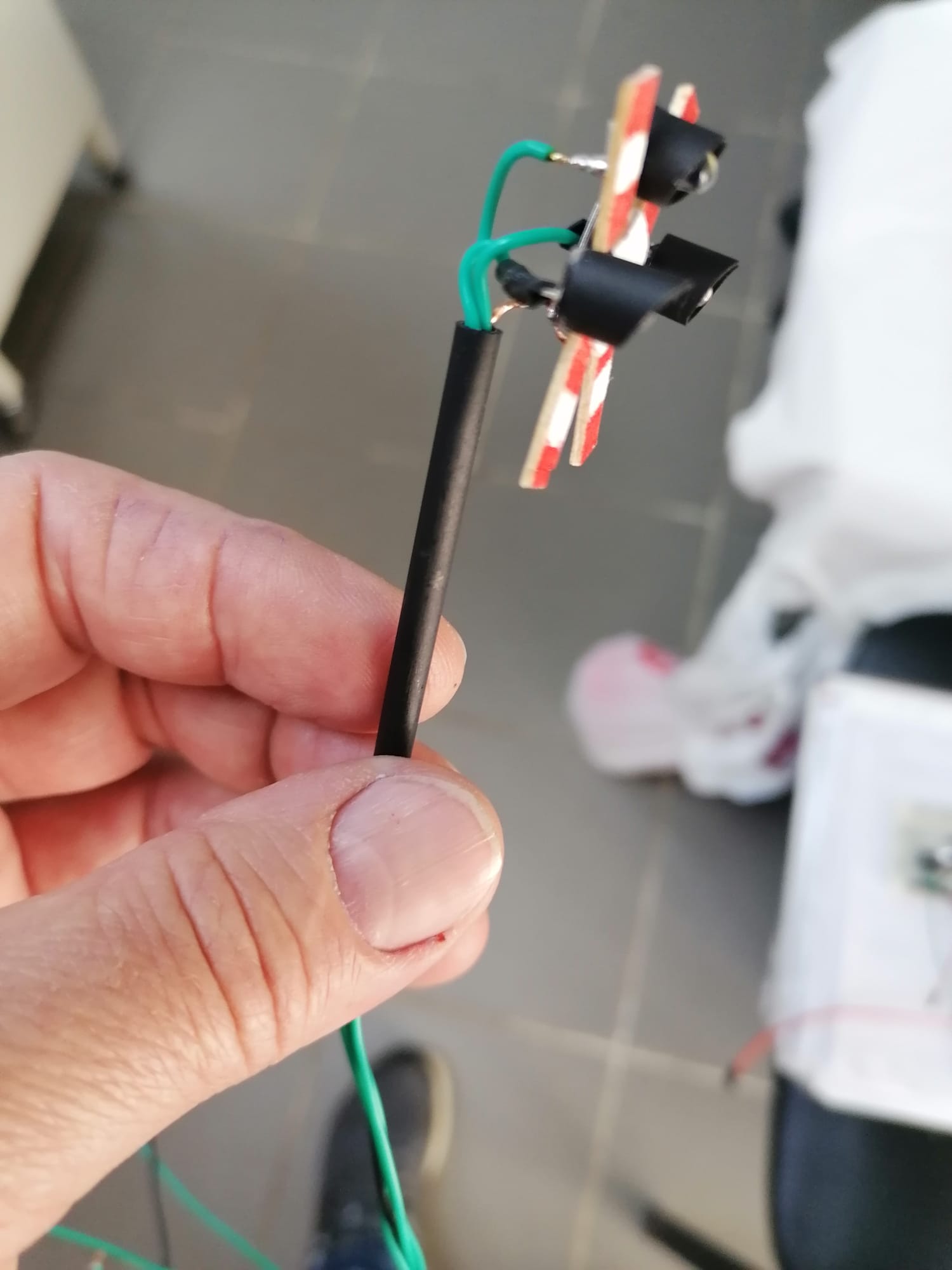

    Intre timp, Dragos a continuat lucru si a creat si "crucea Sf. Andrei"

realizand si un prim filmulet cu partea de semnalizare optica
