Termostat cu control umiditate (higrostat) - partea a 3-a

   Deoarece am intrat in posesia unui shield de afisaj LCD1602 cu butoane (taste) si am primit o solicitare pentru a transfera un proiect de termostat cu contorl de umiditate pe acesta, am considerat ca e un proiect interesant de creat.
   In prima faza am studiat modul de conectare a pinilor la afisaj si conectarea butoanelor la intrarea digitala (functie de butonul care se apasa, exista pe intrare analoica A0 o tensiune diferita).
    Pinii liberi sunt prezentati in imaginea de mai jos:
   Pe partea de jos exista grupul de alimentare, cel din dreapta, iar in stanga intrarile analogice A1..A5, din care se pot folosi A4 si A5 pentru comunicatia i2c (pentru a folosi un modul de ceas RTC cu DS1307 sau DS3231). In partea de sus, in stanga sunt pinii digitali nefolosti:

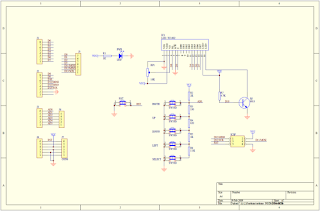

   Schema shiledului folosit de mine este
  Partea de configurare a afisajului este
tinand cont ca si pinul D10 este folosit pentru controlul luminii de fundal.
    Partea de butoane se poate configura asa:

    Puteti citi mai multe pe net, eu recomanda urmatoarele materiale:
https://www.dfrobot.com/wiki/index.php/Arduino_LCD_KeyPad_Shield_(SKU:_DFR0009)
http://linksprite.com/wiki/index.php5?title=16_X_2_LCD_Keypad_Shield_for_Arduino
https://tutorial.cytron.io/2011/08/12/project-1-%E2%80%9Chello-world%E2%80%9D-on-lcd/
http://www.lucadentella.it/2013/02/12/lcd-keypad-shield/
http://domoticx.com/arduino-shield-lcd1602-display-met-keypad/
   Revenind la chestii practice, am facut 2 filmulete, in care am folosit sketch-ul LCD1602shield_test2.ino:
test afisaj 1602 cu shield
test with LC1602 shield

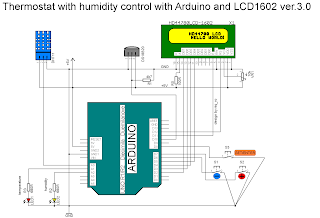

   Dupa ce m-am familiarizat cu aceasta placa (shield), am modificat programul termostatului cu controlul umiditatii, care a fost prezentat in articolele:
Termostat cu control umiditate (higrostat)
Termostat cu control umiditate (higrostat) - partea a 2-a
   Sketch-ul LCD1602shield_thermostat_humidity_ver1s0.ino e derivat din cel din primul articol (fara memorare date in EEPROM) si are modificari la partea de depistare a apasarii butoanelor (care sunt intr-un divizor rezistiv pe o intrare analogica, nu butoane la care se citesc starile digitale apasat/neapasat) si sunt modificari la partea de conectare a senzorului la intrarea D13, iar iesirea pentru comanda a rezistentei de incalzire (centralei) este la D11, iar sistemul de comanda a umiditatii este la D12.
   Am facut 2 filmulete in care prezeint functionarea acestui termostat, fiind similara cu a celor dinainte:
alt termostat cu control umiditate folosind Arduino
other thermostat with humidity control using Arduino
   Pe ecran apar, pe randul de sus, temperatura si umiditatea relativa a aerului, iar pe randul de jos, in dreptul fiecarui parametru, daca este sub valoarea dorita (BELLOW), peste (OVER) sau in domeniul dorit (OK).
   Pe ecran pot apare urmatoarele stari:
- temperatura reala sub pragul dorit si umiditatea peste pragul dorit (led rosu aprins pentru a comanda o rezistenta sau centrala, iar led galben aprins pentru a se deschida o fereastra sau comanda un ventilator pentru eliminare umiditate)

- temperatura mai mare decat cea dorita si umiditate mai mare decat cea dorita (led rosu stins pentru a fi depuplata rezistenta sau centrala, iar led galben aprins pentru ca sa se inchida o fereastra sau fi oprit un ventilator pentru eliminare umiditate)
- temperatura reala sub pragul dorit si umiditatea peste pragul dorit (led rosu aprins pentru a comanda o rezistenta sau centrala, iar led galben aprins pentru ca sa se inchida o fereastra sau fi oprit un ventilator pentru eliminare umiditate)
   Pentru reglaje sunt folosite doar 3 butoane: SELECT, UP, DOWN (selectie, crestere si descrestere valoare). Daca se apasa butonul SELECT se intra in meniul de reglare temperatura
din UP sau DOWN se creste sau scade valoarea
se apasa iar butonul SELECT pentru a trece la reglajul histerezisului de temperatura
   Daca se paasara iar butonul SELECT se trce la reglarea pragului de umiditate
si la o noua apasare aa cestui buton SELECT se trece la reglarea histerezisdului de umiditate
  O noua apasare a butonului SELECT va duce la intrare ain modul de termostat.
  Pentru a intelege reglarea temperaturii si histerezisului, vedeti desenul care a fost prezentat in primul articol:
   Temperatura dorita (temperature set) este pragul al acare rezistenta de incalzire este oprita, iar la scadearea temperaturii sub temperatura dorita minus histerezis, rezistenta de incalzire este reconectata.

PS: in curand voi modifica sketch-ul pentru memorare valorii in EEPROM este LCD1602shield_thermostat_humidity_ver2s0.ino !!!

   Pentru o prezentare deosebita, am folosit informatiile din articolul Iluminat de fundal progresiv pentru afisaje, astfel ca programul a devenit LCD1602shield_thermostat_humidity_ver3s0.ino.
   Am facut 2 filmulete cu aceasta ultima versiune>
alt termostat cu control umiditate folosind Arduino (2)
other thermostat with humidity control using Arduino (2)
   Deoarece se poate intra din greseala in meniul de reglaj prin apasarea butonului SELECT si se doreste revenirea rapida, se poate apasa butonul LEFT <-. Pentru intrarea in meniul de reglaj se poate folsosi si tasta RIGHT -> in loc de SELECT pentru a trece la reglajulaltui parametru.
   Toate acestea daca se incarca programul LCD1602shield_thermostat_humidity_ver3s1.ino.
   In filmuletele de mai jos se poate vedea noua facilitate:
