Ceas cu termometru cu Arduino Due si afisaj de 3,95" (10cm)

   Pornind de la cele testate in articolele Afisaj de 3,95" (10cm) pentru Raspberry Pi controlat de Arduino Due si Termostat dual cu Arduino Due si afisaj de 3,95" (10cm) am realizat si un ceas cu termometru (senzor DS18B20), care are si partea de reglaj ceas si data (limba de afisare nume zi se modifica din sketch) daca se incarca sketch-ul clock_ver1.ino.
   Pe canalul de Github, mai sunt 2 versiuni, in romana si engleza,de ceas fara reglaj: clock_ver0.ino, respectiv clock_en_ver0.ino care folosesc schema de baza de conectare:

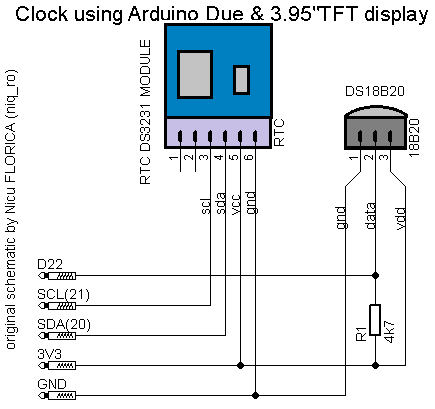

iar schema de conectare a modului de ceas cu DS3231 si a senzorului DS18B20:
    Pe canalul de youtube, am pus 2 filmulete, cu aceste versiuni:
   Pentru versiunea cu reglaj manual, am adaugat 3 butoane fara retinere, schema devenind:
  In filmuletul ceas si termometru cu Arduino Due pe afisaj de 3.95" (10cm) - 3 se observa cum se prezinta datele pe afisaj si cum se face reglajul la ceas (ora si minute) si data (an, luna, zi inluna, zi in saptamana), care sunt memorate apoi in memoria integratului de ceas DS3231.
