Modul de afisare cu 8 cifre LED din 7 segmente fiecare controlate de MAX7219 (III)

   In articolele precedente (partea I si partea a II-a), am realizat un ceas cu reglaj manual al orei si cu informatii despre temperatura si umiditate.
   Temperatura si umiditatea sunt masurate de senzorul DHT22 (AM2302), cu o precizie destul de mare: +0,50C, respectiv +2% umiditate (%RH).
   Partea de ceas este realizata cu integratul DS1307, care are o mica baterie pentru a functiona si cand este intrerupta alimentarea ceasului propriu-zis.
   Partea de afisare este realizata pe afisoare led cu 8 cifre a cate 7 segmente, comandate de un integrat MAX7219.
   Initial, timpii de afisare erau de 3 secunde pentru temperatura si umiditate si 10 secunde pentru ora, dar am constatat ca acest mod este prea "static", asa ca am schimbat la 3 secunde fiecare afisare; era si o mica problema la afisarea cifrelor multiplu de 10, cand aparea pentru scurt timp litera "A", cand modificam manual orele si minutele.
   Schema de conectare este identica:
   Sketch-ul modificat este:
// adapted sketch by niq_ro from http://arduinotehniq.blogspot.com
// and http://nicuflorica.blogspot.ro
// version 1.0.b in 10.11.2014, Craiova - Romanaia

// source for LEDControl: http://embedded-lab.com/blog/?p=6862
#include "LedControl.h"
/*
 Now we need a LedControl to work with.
 ***** These pin numbers will probably not work with your hardware *****
 pin 12 is connected to the DataIn
 pin 11 is connected to the CLK
 pin 10 is connected to LOAD
 We have only a single MAX72XX.
 */
LedControl lc=LedControl(12,11,10,1);

// Example testing sketch for various DHT humidity/temperature sensors
// Written by ladyada, public domain
#include "DHT.h"
#define DHTPIN 7     // what pin we're connected to D7
// Uncomment whatever type you're using!
//#define DHTTYPE DHT11   // DHT 11
#define DHTTYPE DHT22   // DHT 22  (AM2302)
//#define DHTTYPE DHT21   // DHT 21 (AM2301)

// if is just sensor:
// Connect pin 1 (on the left) of the sensor to +5V
// Connect pin 2 of the sensor to whatever your DHTPIN is
// Connect pin 4 (on the right) of the sensor to GROUND
// Connect a 10K resistor from pin 2 (data) to pin 1 (power) of the sensor

DHT dht(DHTPIN, DHTTYPE);

// decralaration for type of value
float t1;
int t, h;

// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
// original sketck from http://learn.adafruit.com/ds1307-real-time-clock-breakout-board-kit/
// add part with SQW=1Hz from http://tronixstuff.wordpress.com/2010/10/20/tutorial-arduino-and-the-i2c-bus/

#include <Wire.h>
#include "RTClib.h"

RTC_DS1307 RTC;

byte SW0 = A0;
byte SW1 = A1;
byte SW2 = A2;

// use for hexa in zecimal conversion
int zh1, uh1, ore1;
int zm1, um1, miniti1;

void setup()
{
// Initialize MAX7219 device
lc.shutdown(0,false); // Enable display
lc.setIntensity(0,11); // Set brightness level (0 is min, 15 is max)
lc.clearDisplay(0); // Clear display register

// Initialize HTD sensor
dht.begin();

    Wire.begin();
    RTC.begin();
  if (! RTC.isrunning()) {
    //Serial.println("RTC is NOT running!");
    // following line sets the RTC to the date & time this sketch was compiled
    RTC.adjust(DateTime(__DATE__, __TIME__));
// part code from http://tronixstuff.wordpress.com/
Wire.beginTransmission(0x68);
Wire.write(0x07); // move pointer to SQW address
Wire.write(0x10); // sends 0x10 (hex) 00010000 (binary) to control register - turns on square wave
Wire.endTransmission();
// end part code from http://tronixstuff.wordpress.com/
  }

 pinMode(SW0, INPUT);  // for this use a slide switch
 pinMode(SW1, INPUT);  // N.O. push button switch
 pinMode(SW2, INPUT);  // N.O. push button switch

 digitalWrite(SW0, HIGH); // pull-ups on
 digitalWrite(SW1, HIGH);
 digitalWrite(SW2, HIGH);

/*
 Serial.begin(9600);
 Serial.println("test for niq_ro");
 Serial.println("------------------");
*/
}

void loop()
{
 // Reading temperature or humidity takes about 250 milliseconds!
  // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)
h = dht.readHumidity();
t1 = dht.readTemperature();
t1 = 10*t1;
t = t1;

/* test part
// test humidity value
h = 37;
// test temperature value
t = 19;
*/

//
lc.clearDisplay(0); // Clear display register
temperatura (t);
umiditate (h);
delay(3000);

lc.clearDisplay(0); // Clear display register
for(int j=0; j<6; j++){
DateTime now = RTC.now();
int ora0 = now.hour();
int minut0 = now.minute();
int second0 = now.second();
/*
// serial monitor
  Serial.print(now.hour(), DEC);
  Serial.print(":");
  Serial.print(now.minute(), DEC);
  Serial.print(":");
  Serial.print(now.second(), DEC);
  Serial.print(" -> ");
  Serial.print(ora1);
  Serial.println(":");
  Serial.print(minut1);
  Serial.print(":");
  Serial.print(second1);
  Serial.println("------------------");
*/
ora (ora0, minut0, second0);
if (!(digitalRead(SW0))) set_time(); // hold the switch to set time

delay (500);
}

}


void umiditate (int umidit)
{
int zu = int(umidit/10); // determin cifra zecilor
int uu = umidit - 10*zu; // determin cifra unitatilor

lc.setDigit(0,2,zu, false); // afisez un 5 pe coloana 2
lc.setDigit(0,1,uu, false); // afisez un 0 pe coloana 1
lc.setRow(0,0,B0110111);  // afisez litera "H"
}

void temperatura (int temper)
{
int st = int(temper/100); // determin cifra sutelor
temper = temper - 100*st; // restul numarului de la zeci si unitati
int zt = int(temper/10); // determin cifra zecilor
int ut = temper - 10*zt; // determin cifra unitatilor

lc.setDigit(0,7,st, false); // afisez un 5 pe coloana 7
lc.setDigit(0,6,zt, true); // afisez un 0 pe coloana 1 si virgula
lc.setDigit(0,5,ut, false); // afisez un 5 pe coloana 7
//lc.setRow(0,5,B1100011); // afisez un semn de grad pe coloana 5
lc.setRow(0,4,B1001110); // afisez un C pe coloana 4
}

void ora (int ora1, int minut1, int second1)
{
// hour
int zo = int(ora1/10); // determin cifra zecilor
int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zo >= 1) lc.setDigit(0,7,zo, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uo, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
int zm = int(minut1/10); // determin cifra zecilor
int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
int zs = int(second1/10); // determin cifra zecilor
int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,zs, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,us, false); // afisez unitatile de minute pe coloana 0 (dreapta)
}

void set_time()   {
  byte minutes1 = 0;
  byte hours1 = 0;
  byte minutes = 0;
  byte hours = 0;

  while (!digitalRead(SW0))  // set time switch must be released to exit
  {
    minutes1=minutes;
    hours1=hours;


    while (!digitalRead(SW1)) // set minutes
    {
     minutes++;
     if ((minutes & 0x0f) > 9) minutes = minutes + 6;
     if (minutes > 0x59) minutes = 0;

   // converting hexa in zecimal:
    zh1 = hours / 16;
    uh1 = hours - 16 * zh1 ;
    ore1 = 10 * zh1 + uh1;
    zm1 = minutes / 16;
    um1 = minutes - 16 * zm1 ;
    miniti1 = 10 * zm1 + um1;


lc.clearDisplay(0); // Clear display register
// hour
//int zo = int(ora1/10); // determin cifra zecilor
//int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zh1 >= 1) lc.setDigit(0,7,zh1, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uh1, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
//int zm = int(minut1/10); // determin cifra zecilor
//int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm1, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um1, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
//int zs = int(second1/10); // determin cifra zecilor
//int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,0, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,0, false); // afisez unitatile de minute pe coloana 0 (dreapta)


      Serial.print("Minutes = ");
      if (minutes >= 9) Serial.print("0");
      Serial.println(minutes, HEX);
    delay(250);
    }

    while (!digitalRead(SW2)) // set hours
    {
     hours++;
      if ((hours & 0x0f) > 9) hours =  hours + 6;
      if (hours > 0x23) hours = 0;

   // converting hexa in zecimal:
    zh1 = hours / 16;
    uh1 = hours - 16 * zh1 ;
    ore1 = 10 * zh1 + uh1;
    zm1 = minutes / 16;
    um1 = minutes - 16 * zm1 ;
    miniti1 = 10 * zm1 + um1;

lc.clearDisplay(0); // Clear display register
// hour
//int zo = int(ora1/10); // determin cifra zecilor
//int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zh1 >= 1) lc.setDigit(0,7,zh1, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uh1, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
//int zm = int(minut1/10); // determin cifra zecilor
//int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm1, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um1, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
//int zs = int(second1/10); // determin cifra zecilor
//int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,0, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,0, false); // afisez unitatile de minute pe coloana 0 (dreapta)

      Serial.print("Hours = ");
      if (hours <= 9) Serial.print("0");
      Serial.println(hours, HEX);
    delay(250);
    }

    Wire.beginTransmission(0x68); // activate DS1307
    Wire.write(0); // where to begin
    Wire.write(0x00);          //seconds
    Wire.write(minutes);          //minutes
    Wire.write(0x80 | hours);    //hours (24hr time)
    Wire.write(0x06);  // Day 01-07
    Wire.write(0x01);  // Date 0-31
    Wire.write(0x05);  // month 0-12
    Wire.write(0x09);  // Year 00-99
    Wire.write(0x10); // Control 0x10 produces a 1 HZ square wave on pin 7.
    Wire.endTransmission();

    // converting hexa in zecimal:
    zh1 = hours / 16;
    uh1 = hours - 16 * zh1 ;
    ore1 = 10 * zh1 + uh1;
    zm1 = minutes / 16;
    um1 = minutes - 16 * zm1 ;
    miniti1 = 10 * zm1 + um1;

lc.clearDisplay(0); // Clear display register
// hour
//int zo = int(ora1/10); // determin cifra zecilor
//int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zh1 >= 1) lc.setDigit(0,7,zh1, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uh1, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
//int zm = int(minut1/10); // determin cifra zecilor
//int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm1, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um1, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
//int zs = int(second1/10); // determin cifra zecilor
//int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,0, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,0, false); // afisez unitatile de minute pe coloana 0 (dreapta)
  }
}
   Am facut un mic filmulet numit statie meteo cu DHT22 si ceas reglabil cu DS1307 pe afisaj cu 8 cifre LED (3), care prezinta modul de functionare al montajului:
   Am mai constatat ca noaptea intensitatea luminoasa poate deranja, asa ca am pus un buton fara retinere (ca si celelalte) pentru a regla contrastul, deoarece libraria LedControl permite controlarea contrastului in 16 trepte.

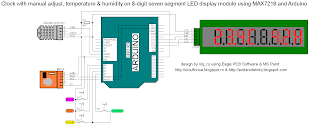

   Schema devine:
iar sketch-ul este:
// adapted sketch by niq_ro from http://arduinotehniq.blogspot.com
// and http://nicuflorica.blogspot.ro
// version 1.0.c in 10.11.2014, Craiova - Romanaia

// source for LEDControl: http://embedded-lab.com/blog/?p=6862
#include "LedControl.h"
/*
 Now we need a LedControl to work with.
 ***** These pin numbers will probably not work with your hardware *****
 pin 12 is connected to the DataIn
 pin 11 is connected to the CLK
 pin 10 is connected to LOAD
 We have only a single MAX72XX.
 */
LedControl lc=LedControl(12,11,10,1);

// Example testing sketch for various DHT humidity/temperature sensors
// Written by ladyada, public domain
#include "DHT.h"
#define DHTPIN 7     // what pin we're connected to D7
// Uncomment whatever type you're using!
//#define DHTTYPE DHT11   // DHT 11
#define DHTTYPE DHT22   // DHT 22  (AM2302)
//#define DHTTYPE DHT21   // DHT 21 (AM2301)

// if is just sensor:
// Connect pin 1 (on the left) of the sensor to +5V
// Connect pin 2 of the sensor to whatever your DHTPIN is
// Connect pin 4 (on the right) of the sensor to GROUND
// Connect a 10K resistor from pin 2 (data) to pin 1 (power) of the sensor

DHT dht(DHTPIN, DHTTYPE);

// decralaration for type of value
float t1;
int t, h;

// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
// original sketck from http://learn.adafruit.com/ds1307-real-time-clock-breakout-board-kit/
// add part with SQW=1Hz from http://tronixstuff.wordpress.com/2010/10/20/tutorial-arduino-and-the-i2c-bus/

#include <Wire.h>
#include "RTClib.h"

RTC_DS1307 RTC;

byte SW0 = A0;
byte SW1 = A1;
byte SW2 = A2;
byte SW3 = A3; // for contrast

// use for hexa in zecimal conversion
int zh1, uh1, ore1;
int zm1, um1, miniti1;

// contrast control
int contr = 11;

void setup()
{
// Initialize MAX7219 device
lc.shutdown(0,false); // Enable display
lc.setIntensity(0,contr); // Set brightness level (0 is min, 15 is max)
lc.clearDisplay(0); // Clear display register

// Initialize HTD sensor
dht.begin();

    Wire.begin();
    RTC.begin();
  if (! RTC.isrunning()) {
    //Serial.println("RTC is NOT running!");
    // following line sets the RTC to the date & time this sketch was compiled
    RTC.adjust(DateTime(__DATE__, __TIME__));
// part code from http://tronixstuff.wordpress.com/
Wire.beginTransmission(0x68);
Wire.write(0x07); // move pointer to SQW address
Wire.write(0x10); // sends 0x10 (hex) 00010000 (binary) to control register - turns on square wave
Wire.endTransmission();
// end part code from http://tronixstuff.wordpress.com/
  }

 pinMode(SW0, INPUT);  // for this use a slide switch
 pinMode(SW1, INPUT);  // N.O. push button switch
 pinMode(SW2, INPUT);  // N.O. push button switch
 pinMode(SW3, INPUT);  // N.O. push button switch

 digitalWrite(SW0, HIGH); // pull-ups on
 digitalWrite(SW1, HIGH);
 digitalWrite(SW2, HIGH);
 digitalWrite(SW3, HIGH);

/*
 Serial.begin(9600);
 Serial.println("test for niq_ro");
 Serial.println("------------------");
*/
}

void loop()
{
 // Reading temperature or humidity takes about 250 milliseconds!
  // Sensor readings may also be up to 2 seconds 'old' (its a very slow sensor)
h = dht.readHumidity();
t1 = dht.readTemperature();
t1 = 10*t1;
t = t1;

/* test part
// test humidity value
h = 37;
// test temperature value
t = 19;
*/

//
lc.clearDisplay(0); // Clear display register
for(int j=0; j<6; j++){
temperatura (t);
umiditate (h);
//delay(3000);
if (!(digitalRead(SW3))) {
  contr++;
  if (contr==16) contr=1;
lc.setIntensity(0,contr); // Set brightness level (0 is min, 15 is max)
delay (50);
}
delay(500);
}

lc.clearDisplay(0); // Clear display register
for(int j=0; j<6; j++){
DateTime now = RTC.now();
int ora0 = now.hour();
int minut0 = now.minute();
int second0 = now.second();
/*
// serial monitor
  Serial.print(now.hour(), DEC);
  Serial.print(":");
  Serial.print(now.minute(), DEC);
  Serial.print(":");
  Serial.print(now.second(), DEC);
  Serial.print(" -> ");
  Serial.print(ora1);
  Serial.println(":");
  Serial.print(minut1);
  Serial.print(":");
  Serial.print(second1);
  Serial.println("------------------");
*/
ora (ora0, minut0, second0);
if (!(digitalRead(SW0))) set_time(); // hold the switch to set time

if (!(digitalRead(SW3))) {
  contr++;
  if (contr==16) contr=1;
lc.setIntensity(0,contr); // Set brightness level (0 is min, 15 is max)
delay (50);
}
delay (500);
}

}


void umiditate (int umidit)
{
int zu = int(umidit/10); // determin cifra zecilor
int uu = umidit - 10*zu; // determin cifra unitatilor

lc.setDigit(0,2,zu, false); // afisez un 5 pe coloana 2
lc.setDigit(0,1,uu, false); // afisez un 0 pe coloana 1
lc.setRow(0,0,B0110111);  // afisez litera "H"
}

void temperatura (int temper)
{
int st = int(temper/100); // determin cifra sutelor
temper = temper - 100*st; // restul numarului de la zeci si unitati
int zt = int(temper/10); // determin cifra zecilor
int ut = temper - 10*zt; // determin cifra unitatilor

lc.setDigit(0,7,st, false); // afisez un 5 pe coloana 7
lc.setDigit(0,6,zt, true); // afisez un 0 pe coloana 1 si virgula
lc.setDigit(0,5,ut, false); // afisez un 5 pe coloana 7
//lc.setRow(0,5,B1100011); // afisez un semn de grad pe coloana 5
lc.setRow(0,4,B1001110); // afisez un C pe coloana 4
}

void ora (int ora1, int minut1, int second1)
{
// hour
int zo = int(ora1/10); // determin cifra zecilor
int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zo >= 1) lc.setDigit(0,7,zo, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uo, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
int zm = int(minut1/10); // determin cifra zecilor
int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
int zs = int(second1/10); // determin cifra zecilor
int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,zs, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,us, false); // afisez unitatile de minute pe coloana 0 (dreapta)
}

void set_time()   {
  byte minutes1 = 0;
  byte hours1 = 0;
  byte minutes = 0;
  byte hours = 0;

  while (!digitalRead(SW0))  // set time switch must be released to exit
  {
    minutes1=minutes;
    hours1=hours;


    while (!digitalRead(SW1)) // set minutes
    {
     minutes++;
     if ((minutes & 0x0f) > 9) minutes = minutes + 6;
     if (minutes > 0x59) minutes = 0;

   // converting hexa in zecimal:
    zh1 = hours / 16;
    uh1 = hours - 16 * zh1 ;
    ore1 = 10 * zh1 + uh1;
    zm1 = minutes / 16;
    um1 = minutes - 16 * zm1 ;
    miniti1 = 10 * zm1 + um1;


lc.clearDisplay(0); // Clear display register
// hour
//int zo = int(ora1/10); // determin cifra zecilor
//int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zh1 >= 1) lc.setDigit(0,7,zh1, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uh1, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
//int zm = int(minut1/10); // determin cifra zecilor
//int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm1, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um1, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
//int zs = int(second1/10); // determin cifra zecilor
//int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,0, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,0, false); // afisez unitatile de minute pe coloana 0 (dreapta)


      Serial.print("Minutes = ");
      if (minutes >= 9) Serial.print("0");
      Serial.println(minutes, HEX);
    delay(250);
    }

    while (!digitalRead(SW2)) // set hours
    {
     hours++;
      if ((hours & 0x0f) > 9) hours =  hours + 6;
      if (hours > 0x23) hours = 0;

   // converting hexa in zecimal:
    zh1 = hours / 16;
    uh1 = hours - 16 * zh1 ;
    ore1 = 10 * zh1 + uh1;
    zm1 = minutes / 16;
    um1 = minutes - 16 * zm1 ;
    miniti1 = 10 * zm1 + um1;

lc.clearDisplay(0); // Clear display register
// hour
//int zo = int(ora1/10); // determin cifra zecilor
//int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zh1 >= 1) lc.setDigit(0,7,zh1, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uh1, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
//int zm = int(minut1/10); // determin cifra zecilor
//int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm1, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um1, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
//int zs = int(second1/10); // determin cifra zecilor
//int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,0, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,0, false); // afisez unitatile de minute pe coloana 0 (dreapta)

      Serial.print("Hours = ");
      if (hours <= 9) Serial.print("0");
      Serial.println(hours, HEX);
    delay(250);
    }

    Wire.beginTransmission(0x68); // activate DS1307
    Wire.write(0); // where to begin
    Wire.write(0x00);          //seconds
    Wire.write(minutes);          //minutes
    Wire.write(0x80 | hours);    //hours (24hr time)
    Wire.write(0x06);  // Day 01-07
    Wire.write(0x01);  // Date 0-31
    Wire.write(0x05);  // month 0-12
    Wire.write(0x09);  // Year 00-99
    Wire.write(0x10); // Control 0x10 produces a 1 HZ square wave on pin 7.
    Wire.endTransmission();

    // converting hexa in zecimal:
    zh1 = hours / 16;
    uh1 = hours - 16 * zh1 ;
    ore1 = 10 * zh1 + uh1;
    zm1 = minutes / 16;
    um1 = minutes - 16 * zm1 ;
    miniti1 = 10 * zm1 + um1;

lc.clearDisplay(0); // Clear display register
// hour
//int zo = int(ora1/10); // determin cifra zecilor
//int uo = ora1 - 10*zo; // determin cifra unitatilor
if (zh1 >= 1) lc.setDigit(0,7,zh1, false); // afisez zecile de ore pe coloana 7 (in stanga)
lc.setDigit(0,6,uh1, false); // afisez unitatile de ore pe coloana 6
lc.setRow(0,5,B0000001);  // afisez o liniuta pe coloana 5
// minutes
//int zm = int(minut1/10); // determin cifra zecilor
//int um = minut1 - 10*zm; // determin cifra unitatilor
lc.setDigit(0,4,zm1, false); // afisez zecile de minute pe coloana 4
lc.setDigit(0,3,um1, false); // afisez unitatile de minute pe coloana 3
lc.setRow(0,2,B0000001);  // afisez o liniuta pe coloana 2
// seconds
//int zs = int(second1/10); // determin cifra zecilor
//int us = second1 - 10*zs; // determin cifra unitatilor
lc.setDigit(0,1,0, false); // afisez zecile de secunde pe coloana 1
lc.setDigit(0,0,0, false); // afisez unitatile de minute pe coloana 0 (dreapta)
  }
}
   Am facut alt filmulet numit statie meteo cu DHT22 si ceas reglabil cu DS1307 pe afisaj cu 8 cifre LED (4) cu noua varianta:
15.06.2015
   Am primit de la Janos Baricz, care are meritul de a ma convinge sa fac acest ceas cu indicator de temperatura si umiditate, cateva poze cu montajul de ceas:

6 comentarii:

  1. Felicitari !
    Se poate pune oare in loc de butonul de reglaj al luminozitatii o fotorezistenta la unul din pinii lui Arduino?

    RăspundețiȘtergere
  2. Am resusit si cu fotorezistenta, in plus i-am mai adaugat si data pe care o afiseaza succesiv.
    Multumesc pentru toate informatiile postate aici !

    RăspundețiȘtergere
  3. Baricz Janos
    Am reusit sa construiesc acest ceas si multumesc pentru ajutorul acordat.
    Sanatate multa si tot respectul pentru acest site minunat.

    RăspundețiȘtergere
    Răspunsuri
    1. multumesc pentru apreciaeri.. astept niste poze sa le pun in articol ;)

      Ștergere
