Cum facem un cablaj

   Pentru experimente, foarte utile sunt cablajele de test sau cele special realizate, dar in cazul unor proiecte finale trebuie executate frumos si, mai ales, in forma definitiva.
   - cablaj de test cu gaurele:
   - cablaj special realizat pentru experimente:


   - cablaje in forma definitiva:
   Metoda clasica, am prezentat-o in articolul de la http://www.arduinotehniq.com/old/cablaj/cablaj0.htm si, in mare, presupune urmatoarele etape:
   - desenat pe hartie cu patratele (de matematica) schema in spatiu sau cam cum ar arata, la o scara oarecare;
   - desenat la scara cablajul pe hartie cu patratele sau calc;
   Primele 2 etape se pot face foarte usor folosind executatea cablajului cu ajutorul unor programe dedicate si listarea pe hartie...
   - taiat cablajul cu o panza de bomfaier la dimensiunile desenului;
   - slefuit cu smirghel fin partea acoperita;
   - prins cu scotch hartia pe cablaj si punctat cu un dorn viitoarele gauri;
   - desenat cu o seringa cu ac mai gros taiat in care este smoala diluata cu benzina sau antifon diluat.. in cazuri extreme foloseam o scobitoare ascutita, pentru cablaje nepretentioase;
   - lasat la uscat cateva ore, in functie de vreme :))
   - introdus cablajul intr-o tava foto in care este acid azotic sau clorura ferica;
   - stat pe langa placuta sa se termine "procesul";
   - scos placuta cu o penseta, spalata cu multa apa, sters cu o carpa uscata;
   - sters smoala/antifonul cu diluant;
   - protejat partea de cupru cu o solutie de sacaz diluat in spirt medicinal;
   - gaurire placuta;
   - uneori, acoperire cu fludor a tuturor traseelor...
   A doua varianta, prin metoda transferului de toner de pe hartie cretata, am prezentat-o in articolul de la http://arduinotehniq.com/old/cablaj1/cablaj.htm.
   Acum o sa va prezint o metoda care foloseste tot metoda transferului de tonner dar nu dupa hartie ci de pe bucatele de vinyl sticker (Oracal 641, de exemplu) care se foloseste la reclame. Am descoperit-o in articolul de la http://electroni-city.com/cablaj-simplu-placat/ (care momentan are ceva probleme tehnice, dar pe canalul de pe youtube al dlui Vicentiu Mincior gasiti tutoriale video in 15 pasi)
   Va prezint etapele in imagini (pozele si realizarea sunt ale lui Adi Roman):
- se realizeaza cablajul cu ajutorului unui program dedicat sau de ia de pe net fisierul cu cablajul la scara 1:1
- se listeaza cu imprimnta laser pe o foaie varianta in oglinda (textul de pe cablaj sa fie in oglinda)


- se masoara dimensiunea utila si se decupeaza o bucata ceva mai mare de vinyl stiker


- se dezlipeste de pe hartia-suport si se lipeste pe hartia obisnuita, peste zona utila de listare
- se introduce harti ain imprimanta si se imprima la calitate maxima, din nou, cablajul




- aici e prezentat un alt cablaj

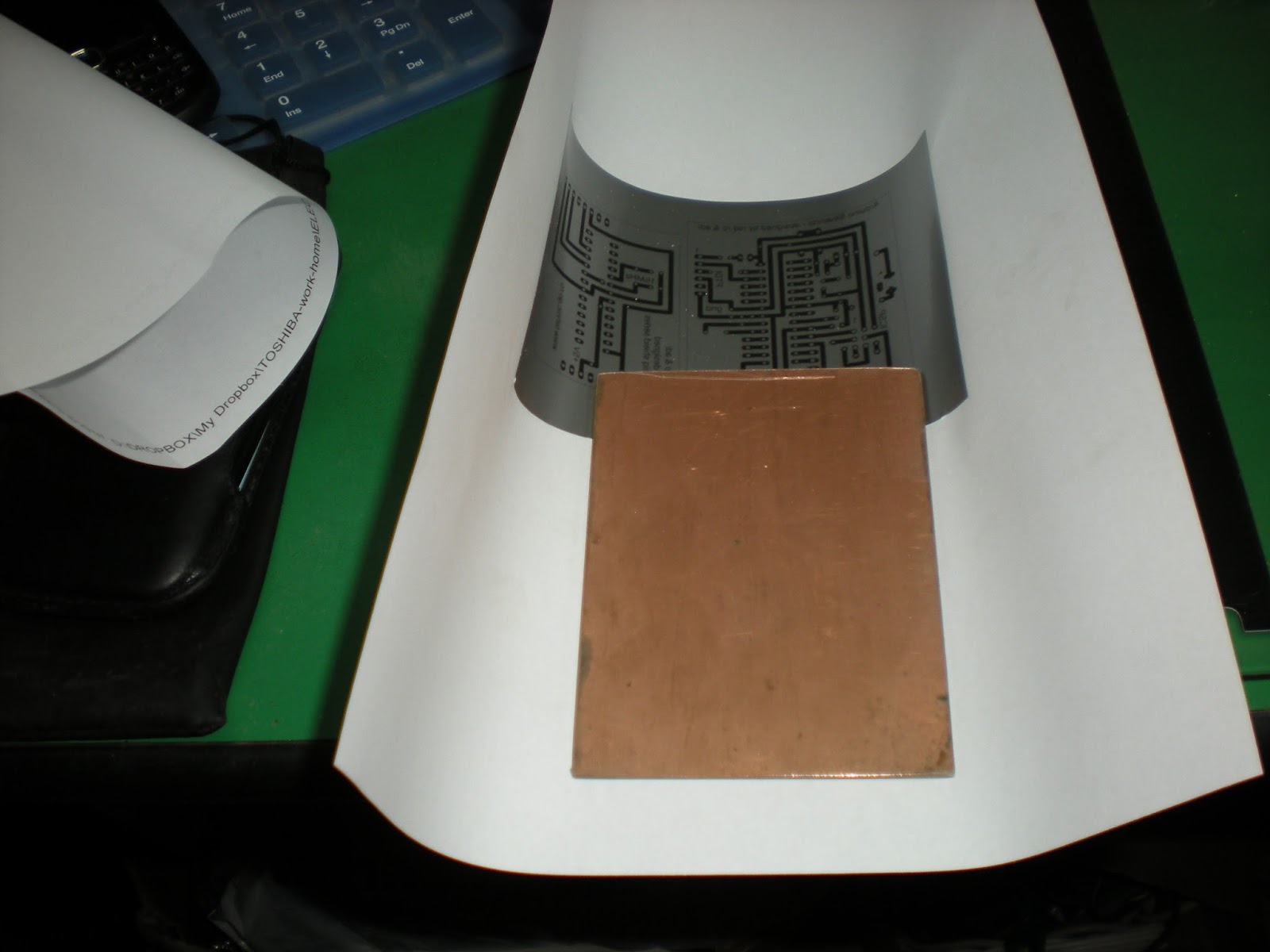

- se pregateste cablajul propriu-zis pentru transfer (debitare si curatire cu smirghel fin)


- se pozitioneaza vinyl stiker-ul peste cablaj

- se aduce la indemana un vas cu apa
- se "calca" cu fierul

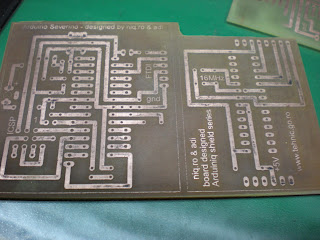

- se uda si se indeparteaza vinyl-ul





















- se introduce cablajul in clorura ferica
















PS: Puteti vedea in filmuletul Make your PCB in less than 10 minutes etapele prezentate mai sus:

7 comentarii:

  1. de unde poate fi procurat vinil sticker-ul?

    RăspundețiȘtergere
    Răspunsuri
    1. la magazinele / firmele de papetarie sau de pun "autocolant" pe masini... este acel "autocolant" din care se fac reclamele de se lipesc pe geam sau pe plastic...
      PS: sigur se gasesc si la cei fac stampile....

      Ștergere
  2. Si mai aveti cartusul bun la imprimanta?
    Cititi cu atentie caracteristicile la aceste materiale de la Oracal Germanya apoi cititi ce temperatura degaja imprimanta laser cel putin HP pentru a fixa tonerul.
    Dintr-un calcul simplu si vizibil este o foarte mare diferenta de temperatura si din pacate peste deci particule de autocolant vor fi pe cilindru laser si la cateva printuri veti schimba cilindrul laser.
    Mai simplu foi de copt cititi sau vedeti la ce temperatura rezista foile de copt :) A asa este ok da temperatura mai mare de 200grade.
    P.S.
    Autocolantul se deformeaza la temperatura ridicata.
    Sunt foi speciale sau in cel mai rau caz foaie de la reviste lucoasa
    sau coala lucioasa
    sau suportul de la autocolant dupa ce se da cu un smilgher fin peste suprafata cerata si se sterge bine cu o carpa din bumbac. Sau cliseu si UV mai simplu

    RăspundețiȘtergere
  3. doresc 3 cablaje identice 100/100 mm.ptr comanda a 3 motoare pas cu pas .se poate?
    lansetaveche@gmail.com

    RăspundețiȘtergere
  4. Salut, ce carte este cea din primele 4 imagini. Multumesc.

    RăspundețiȘtergere
    Răspunsuri
    1. "Constructii electronice pentru tinerii amatori" de I.C.Boghitoiu
      o gasesti la http://documents.tips/documents/constructii-electronice-pentru-tinerii-amatoripdf.html

      Ștergere
